Введение
Используя основные инструменты и паяльную станцию, вам предстоит снять материнскую плату для Chromo Inc. T2.
Шаг 1 Снятие корпуса
Поместите инструмент для вскрытия пластика между экраном и корпусом. Медленно перемещайте его по корпусу, надавливая вниз, чтобы отсоединить петли, удерживающие их вместе, и разделить две части.
Шаг 2 Поверните его
После разделения корпуса и экрана переверните его лицевой стороной вниз, чтобы вы могли увидеть внутренние детали!
Шаг 3 Отсоединение гибких кабелей
Отклейте ленту, удерживающую большой гибкий кабель на месте.
С помощью инструмента для вскрытия пластика аккуратно отодвиньте серый разъем, чтобы освободить гибкие кабели, а затем вытащите их.
Шаг 4 Отсоединение камеры
Используя маленький пластиковый инструмент для открывания, аккуратно отодвиньте серый разъем, чтобы разблокировать гибкий кабель.
Пинцетом аккуратно возьмите гибкий кабель и отсоедините его от разъема.
Шаг 5

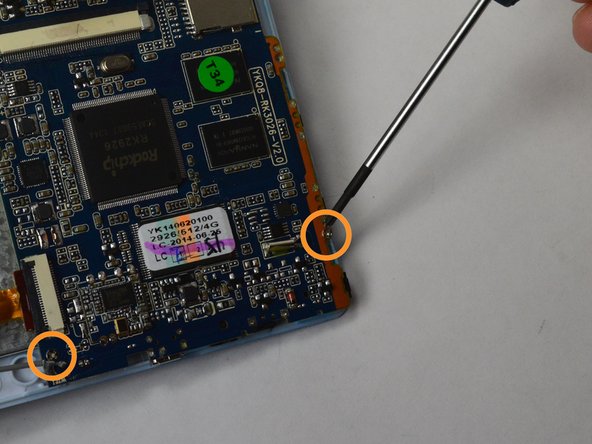

С помощью прецизионной отвертки Phillips #00 открутите три 3-миллиметровых винта, крепящих материнскую плату.
Шаг 6

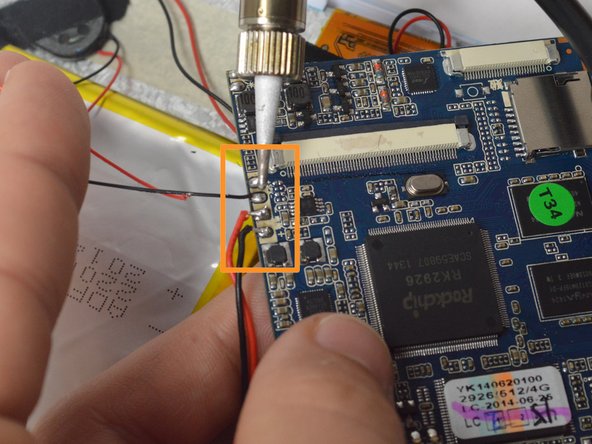

С помощью паяльника отпаяйте шесть проводов на боковой стороне логической платы.
Примечание: Запомните, куда идут эти провода, так как неправильное их подключение может привести к повреждению устройства!
Паяльник сильно нагревается, следите за тем, чтобы не прикасаться к нему нигде, кроме ручки!
Шаг 7
С помощью паяльника отпаяйте кабель заземления на материнской плате.
Паяльник сильно нагревается, следите за тем, чтобы не прикасаться к нему нигде, кроме ручки!
Шаг 8
Теперь ваша материнская плата готова к замене!
