Введение
Неисправность «теста подаваемого объема» может означать, что загрязненные фильтры нуждаются в замене. Знание того, как их заменить, жизненно важно для работы вентилятора. В этом руководстве описаны все необходимые шаги, включая снятие:
-кабель питания
-верхней панели
-Лоток для батареек
-Левая панель
-Блендер в сборе
И, наконец, сам блок турбины/глушителя.
Шаг 1 Снятие кабеля питания вентилятора Cardinal Health Vela
С помощью отвертки выкрутите два винта с крестообразной головкой в верхней части защитного кожуха.
Шаг 2
Снимите защитный кожух и отключите вентилятор от сети.
Шаг 3 Разборка верхней крышки вентилятора Cardinal Health Vela
Выкрутите четыре винта Phillips #0 на задней стороне вентилятора.
Шаг 4
Той же отверткой открутите все шесть маленьких винтов боковых панелей, расположенных в нижней части каждой стороны верхней крышки.
Шаг 5
Сдвиньте верхнюю крышку к задней стороне вентилятора, чтобы снять ее.
Шаг 6 Снятие лотка для батареи вентилятора Cardinal Health Vela
С помощью крестообразной отвертки открутите 4 винта с крестообразной головкой, расположенные с каждой стороны поддона аккумулятора.
Шаг 7
Поднимите лоток для батарей из вентилятора.
Внимание: Провода, соединяющие батареи с вентилятором, все еще будут подключены, поэтому поднимайте лоток с батареями осторожно.
Шаг 8
Отсоедините батареи от аппарата искусственной вентиляции легких, потянув за разъем батареи.
Шаг 9 Левая панель
Выверните две крестообразные зенковки в задней части панели.
Шаг 10
Извлеките крестообразную зенковку в верхней передней части панели.
Шаг 11
Теперь панель свободна и может быть снята с устройства.
Шаг 12
Для установки левой панели выполните эти действия в обратном порядке.
Шаг 13 Блендер в сборе P/N 16358A
Если установлена задняя панель, снимите кислородные фитинги высокого и низкого давления с задней панели, используя гаечный ключ 3/4″. ПРИМЕЧАНИЕ: фитинг высокого давления расположен над фитингом низкого давления
Шаг 14
Если задняя панель установлена, отсоедините 40-контактный ленточный кабель от печатной платы выхода SVGA.
Шаг 15
Если установлена передняя панель, отсоедините зеленую трубку кислородного распылителя.
Шаг 16
Отсоедините:
-J301, 12-контактный разъем к J301 на главной печатной плате.
От печатной платы блендера
Шаг 17
Снимите входной фильтр окружающего воздуха нижней полосы, подцепив и потянув его.
Шаг 18
Выкрутите три винта с крестообразной головкой на правой стороне задней панели.
Шаг 19
Теперь узел можно снять. При снятии блока используйте игольчатые щипцы, чтобы отсоединить трубку диффузора кислорода при снятии блендера в сборе.
Шаг 20
Если установлен узел клапана выдоха, отсоедините его:
J3 [2-контактный (синий разъем)]
К соленоиду впуска кислорода на блендере в сборе.
J4 [2-контактный (красное соединение)]
К соленоиду распылителя в сборе на верхней задней части блендера.
Шаг 21
Для установки выполните шаги в обратном порядке.
Шаг 22 Сборка турбины/глушителя P/N 16349
Отсоедините основной разъем жгута проводов в точке P2 на PCBA привода турбины.
Шаг 23
Выверните 5 крепежных винтов с крестообразной головкой.
Шаг 24
Отсоедините серые силиконовые впускные и выпускные колена, аккуратно вытащив их из трубок глушителя.
Шаг 25
Теперь сборка турбины/глушителя должна свободно сниматься с основания коллектора.
Осторожно потяните вверх за колена, чтобы снять их.
Шаг 26
Для установки узла турбины/глушителя P/N 16350 повторите действия в обратном порядке.
Шаг 27 Фильтр турбины P/N 10365
Выверните шесть винтов с крестообразной головкой на крышке фильтра.

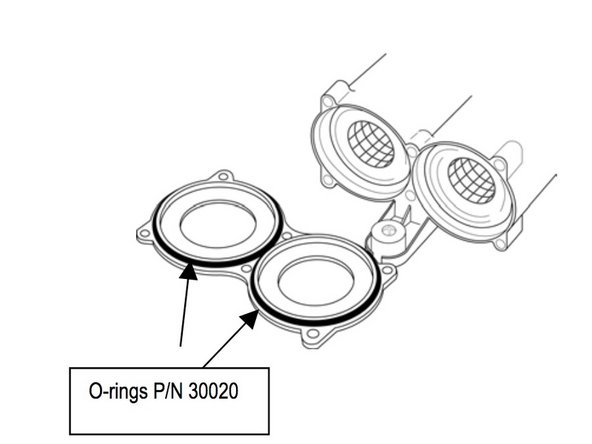

Шаг 28
Крышка должна быть свободна, снимите ее, а также два «O»-кольца.
Шаг 29
С помощью игольчатых щипцов снимите левый и правый фильтры в сборе. На правом фильтре должен быть «фильтрующий чехол».
Шаг 30
Для установки выполните действия в обратном порядке. Если вы заменяете глушитель/фильтр в сборе P/N 10365, то убедитесь, что глушитель (выход) установлен в левую трубу, а фильтр с носком (вход) — в правую.
