Введение
Переведено и перезагружено это руководство в текущий каталог руководств по ремонту iFixit. Старое непереведенное руководство можно найти здесь.
Шаг 1 Введение
Соберите инструменты (смотрите в описании разбора).
Вам не нужен «Набор 64-битных драйверов», на который я давал ссылку, вам просто нужен общий набор отверток с отвертками/битами Torx.
Трещотка на фотографиях в комплекте не нужна.
Положите кинотеатр лицевой стороной вниз на мягкую поверхность, чтобы не поцарапать и не повредить ЖК-панель.
Шаг 2 Снятие подставки п. 1
Открутите два винта по бокам подставки, где она соединяется с дисплеем.
Здесь может пригодиться трещотка, но это не обязательно.
Изображение 3: Винты остались.
Шаг 3 Снятие подставки п. 2
Выкрутите четыре винта Torx, которыми подставка крепится к дисплею кинотеатра.
Снимите подставку.
Шаг 4 Левая боковая панель

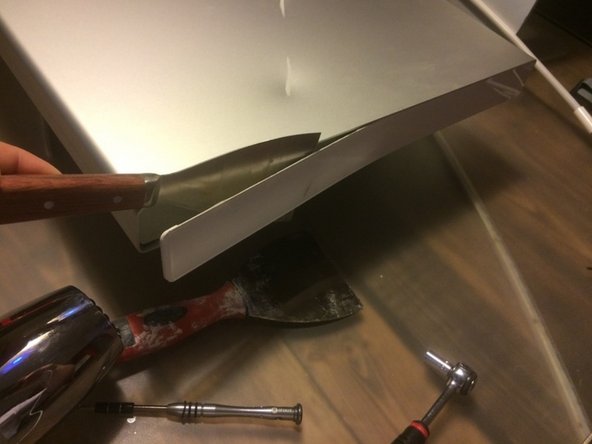

Вставьте нож для шпатлевки в пластиковую боковую панель, не пытаясь отколоть пластик!

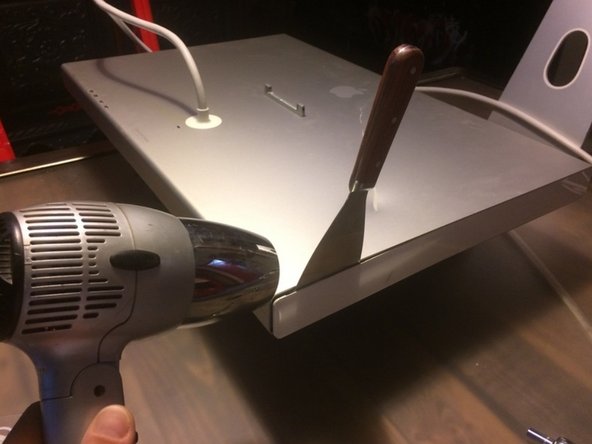

Нагрейте пластиковую деталь с помощью термопистолета в течение 30 секунд или фена в течение минуты.
Осторожно подденьте пластиковую боковую часть дисплея кинотеатра с помощью ножа для шпаклевки. Нагрейте пластиковую деталь еще раз, если она не снимается с легкостью.
Шаг 5 Правая боковая панель
Повторите действия, описанные в шаге 4.
Работайте осторожно, отщелкивая именно эту боковую панель. При снятии боковой панели с кнопками не подносите нож для шпаклевки к кнопкам (вы рискуете перерезать кабель платы кнопок под пластиковым элементом).

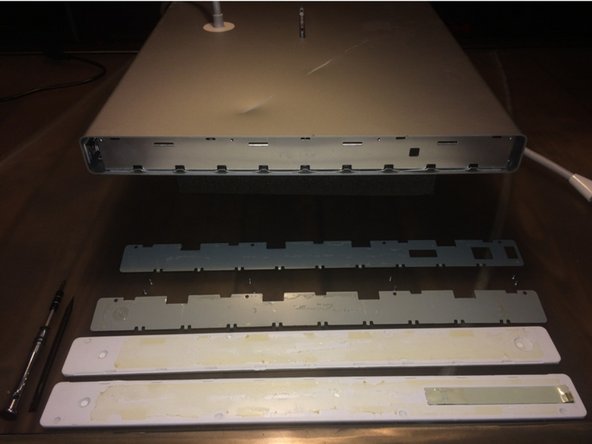

Шаг 6 Панель под правой боковой панелью
Выкрутите четыре винта Torx.
С помощью выколотки снимите дополнительную боковую панель.
Шаг 7 Левая дополнительная боковая панель
Повторите шаг 6 для левой дополнительной боковой панели.
Винты должны быть той же длины и находиться в том же месте, что и на правой боковой панели.

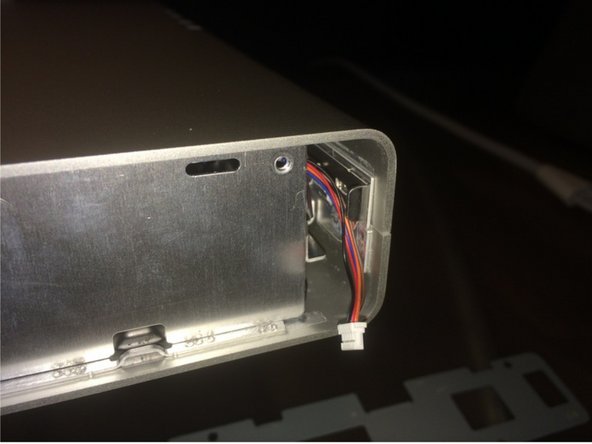

Шаг 8 Отстегните защелки

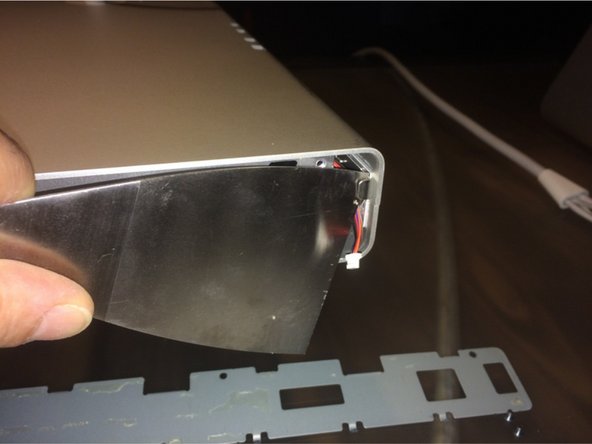

Вставьте нож для шпаклевки между металлическими деталями (стрелка на изображении).
Сдвиньте металлическую деталь, обведенную зеленым, в сторону панели дисплея, чтобы отсоединить зажим.
Повторите для идентичного зажима на противоположной стороне дисплея.
Шаг 9 Снятие корпуса, часть 1

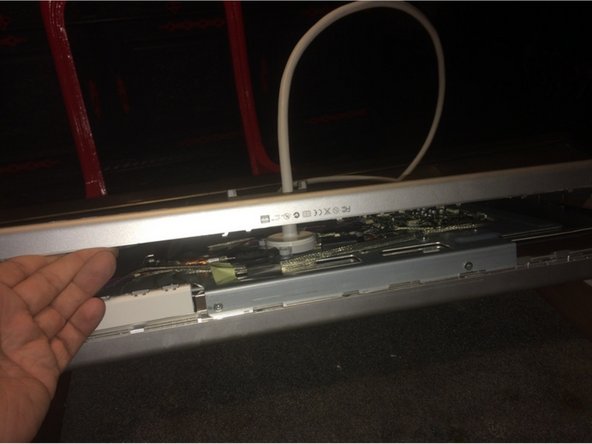

Первое изображение: Отделите металлический корпус в нижней части. При необходимости используйте инструменты для отсоединения фиксаторов.
Второе изображение: Выведите кабель «все в одном» из отверстия в металлическом корпусе.
Шаг 10 Снятие корпуса стр.2
Отклейте ленту (показана красным кругом). Затем отделите оставшиеся компоненты от корпуса.

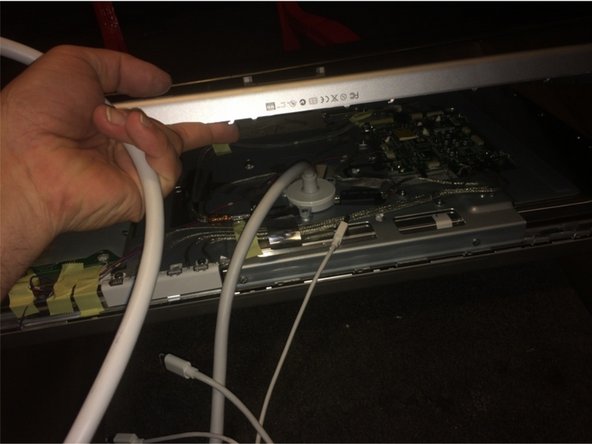

Не показано: Отогните корпус настолько, чтобы вынуть из него панель дисплея в сборе.
Совет: попросите друга подержать две части корпуса, пока вы будете вынимать панель дисплея из корпуса.
Шаг 11 Снятие универсального кабеля и логической платы
Выкрутите 3 винта, удерживающих кабель «все в одном» на месте (показаны красными кругами).
Выкрутите еще три винта (показаны синими кругами).
Выкрутите еще 5 винтов, удерживающих логическую плату (показаны желтыми кругами).
