Введение
Я заменил заводские динамики Harman Kardon на 2-полосные динамики Kicker KS60 в задних дверях автомобиля — но вы можете использовать это руководство для установки любых динамиков послепродажного обслуживания, которые вам понравятся.
Шаг 1 2010-Present Subaru Legacy Отсоедините аккумуляторную батарею
Поднимите капот вашего Subaru, чтобы получить доступ к аккумулятору.
С помощью шестигранного ключа на 10 мм ослабьте черный винт клеммы заземления.
Помните: вправо-вверх, влево-вниз.
Поднимите клемму вверх и снимите ее с провода аккумулятора, стараясь не задеть положительную клемму.
Переместите клемму заземления так, чтобы исключить возможность ее случайного подключения или касания положительной клеммы.
Шаг 2 Панель задней двери
С помощью шила или плоской отвертки отсоедините пластиковую крышку, расположенную в ручке тяги двери.
Сдвиньте пластиковую крышку так, чтобы винт Phillips был полностью открыт.
С помощью крестообразной отвертки №2 выкрутите винт, находящийся под пластиковой крышкой.
Шаг 3
С помощью пассатижей или плоской отвертки открутите пластиковую крышку, расположенную в подлокотнике двери.
Сдвиньте пластиковую крышку так, чтобы винт Phillips был полностью открыт.
С помощью крестообразной отвертки №2 выкрутите винт, находящийся под пластиковой крышкой.
Шаг 4
Панель двери удерживается несколькими фиксаторами. Их расположение примерно обозначено красными кругами.
В нижней части дверной панели вы найдете выемку. Именно сюда следует вставить инструмент для поддевания дверной панели. Вместо инструмента для поддевания дверной панели можно также использовать пару плоских отверток или скребок для краски, но в этом случае вы можете случайно повредить краску на дверной панели.
Дополнительно (если инструмент металлический): Обмотайте инструмент синей малярной лентой — или другой лентой — чтобы минимизировать царапины на автомобиле.
Шаг 5
Вставьте инструмент для выколачивания дверных панелей в выемку, расположенную в нижней части дверной панели.
Когда инструмент будет полностью вставлен, потяните его на себя, чтобы отсоединить первый фиксирующий зажим.
Теперь панель двери должна быть немного ослаблена в нижней части. Снова вставьте инструмент в правую нижнюю часть панели и потяните на себя, чтобы отсоединить второй крепежный зажим.
Шаг 6
Снова вставьте выколотку в следующие секции дверной панели (и потяните на себя), чтобы отсоединить оставшиеся фиксаторы:
Левая нижняя часть панели двери
Крайняя правая часть панели двери
Крайняя левая часть дверной панели
Шаг 7
Теперь панель двери должна быть свободна со всех сторон — но не снимайте ее полностью! С внутренней стороны к ней прикреплены провода.
Возьмитесь за панель двери руками с обеих сторон.
Поднимите панель примерно на один дюйм вверх, а затем осторожно потяните ее в сторону от металлической дверной рамы.
Шаг 8
Два кабеля управляют дверным замком и дверной ручкой — синий кабель для дверного замка и черный для дверной ручки. Каждый кабель имеет пластиковую втулку, которую необходимо отсоединить, а также металлический шарик, который нужно отсоединить от дверной ручки.
Крепко возьмитесь за пластиковую синюю втулку и отсоедините ее, потянув перпендикулярно от пластикового кронштейна.
Поднимите втулку вверх, чтобы металлический шарик на конце троса вышел из корпуса.
Потяните весь кабель в сторону от дверной панели.
Шаг 9
Повторите ту же процедуру с черным кабелем. Сначала отсоедините черную втулку, затем шарик и, наконец, отведите весь кабель от дверной панели.
Шаг 10
В нижней части дверной панели есть еще один разъем, который необходимо отсоединить.
Нажмите на белый пластиковый выступ, расположенный в верхней части разъема.
Нажав на пластиковый выступ, потяните разъем в сторону от гнезда.
Шаг 11 Динамик задней двери
Динамик подключен сзади с помощью акустического провода, поэтому не выдергивайте его из корпуса после откручивания винтов.
С помощью крестообразной отвертки №2 открутите три крепежных винта Phillips.
Аккуратно потяните динамик на дюйм или два от двери, чтобы обнажить провод и разъем на задней панели динамика.
Шаг 12
Поверните динамик так, чтобы получить доступ к разъему динамика на задней панели.
Отожмите пластиковый выступ, расположенный в верхней части разъема динамика.
Нажав на пластиковый выступ, потяните разъем в сторону от гнезда.
Шаг 13
Вместо того чтобы разрезать заводские разъемы динамиков, вы можете использовать жгуты проводов для динамиков послепродажного обслуживания. Каждый комплект обычно стоит более 10 долларов и упрощает процесс — но тогда в двери будут болтаться лишние провода и разъемы. Приведенные ниже шаги — это более простой и дешевый путь.
Я также знал, что никогда не вернусь к заводским динамикам, поэтому для меня это был простой выбор.
С помощью кусачек отрежьте заводской разъем динамика от остальной проводки. Оставьте немного провода со стороны разъема, если вам понадобится вернуть его на место.
Шаг 14
Зачистите каждый провод, используя настройку «16 калибр» на кусачках, зажав провод кусачками, а затем потянув кусачки перпендикулярно от провода.
Обжмите одну сторону стыкового соединителя на одном из двух проводов.
Шаг 15
Обрежьте новый провод для колонок (который должен был идти в комплекте с колонками) до нужной длины. Обычно я оставляю около шести дюймов провода от клемм «лопатка», чтобы их можно было легко зачистить.
Зачистите концы проводов нового динамика так же, как и провода дверных динамиков.

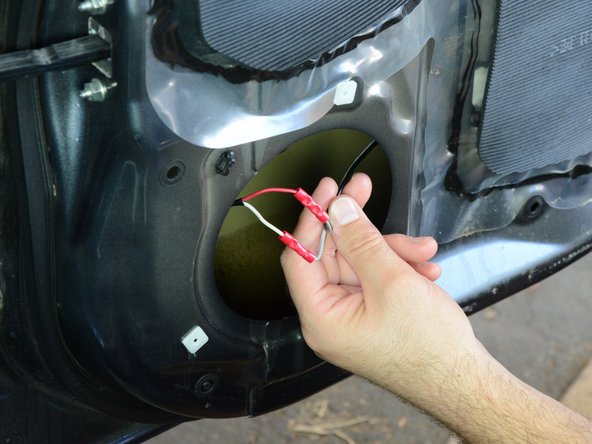

Подключите другую сторону каждого стыкового разъема к новому проводу динамика:
Красный к черно-серому
Белый к серому
Шаг 16
Этот шаг совершенно необязателен. Добавление звукопоглощающего материала, например Dynamat, обеспечит лучшую герметичность вокруг динамика.
Недорогой альтернативой может стать резиновая или вспененная лента для снятия погодных условий.
Отрежьте полоску Dynamat шириной около 1 дюйма и прижмите ее с обеих сторон к отверстию динамика.
Наложите еще полоски, пока все отверстие динамика не будет закрыто Dynamat или лентой для снятия изоляции.
Шаг 17
Сейчас вы не подключаете динамик — просто сверлите отверстия для его установки.
Установите динамик по центру в отверстии для динамика и плотно прижмите его к двери, чтобы он не сдвинулся с места.
С помощью наконечника сверла или другого острого тонкого предмета отметьте верхнее отверстие для динамика — но пока не сверлите его!
Шаг 18
Сдвиньте динамик с места. Если вы использовали Dynamat, будет достаточно хорошо видно, где было отмечено верхнее монтажное отверстие.
С помощью дрели (со сверлом на размер меньше диаметра винта) просверлите верхнее монтажное отверстие.
Шаг 19
Подключите клеммы динамика — большие к большим, маленькие к маленьким.
Поместите динамик в отверстие для динамика на двери.
Шаг 20
Используйте крестовую отвертку №2, чтобы вручную затянуть верхний крепежный винт. Не используйте для этого дрель или электропривод — вам придется несладко, если вы разобьете отверстие.
Шаг 21
С помощью сверла разметьте второе, третье и четвертое отверстия.
В этот раз я просто разметил и просверлил каждое отверстие, держа динамик на месте. Делайте это на свой страх и риск.
В качестве альтернативы вы можете просто сначала разметить отверстия, затем снять динамик, просверлить пилотные отверстия и снова установить динамик на все четыре винта. Только не забудьте затянуть все винты вручную, а не с помощью мощного шуруповерта.
