Введение
Руководство по установке телефонной системы BMW Bluetooth Hands-Free в 1997-2003 BMW E39 5 серии
Шаг 1 Телефонная система BMW Bluetooth Hands-Free
Первым шагом в любой модернизации BMW является определение некоторых базовых деталей. Хотя любой BMW E38 может быть модернизирован для установки системы BMW Bluetooth Hands-Free и системы голосового управления. Эти данные позволят вам избежать неприятных ошибок
1) Дата сборки BMW. Вы можете найти VIN-номер вашего автомобиля и посмотреть его с помощью онлайн-декодера VIN, или найти код даты сборки, который можно найти на некоторых табличках с VIN-номерами. (Справа вверху на фото)
Шаг 2
2) Подключен ли BMW к телефону. Все североамериканские BMW E38 предварительно подключены к телефону, но некоторые BMW E38 из Европы и других регионов могут быть не подключены к телефону. Для быстрой проверки можно посмотреть на панель, где расположены верхние фары, и определить, есть ли у вас накладка микрофона.
Фото 1 Отсутствует накладка микрофона. — Автомобиль, скорее всего, НЕ подключен к телефону
Фото 2 Накладка с микрофоном — автомобиль, скорее всего, предварительно подключен к телефону
Фото 3 Предварительно подключен к телефону. На фото показана снятая панель со стрелкой, направленной на заднюю сторону накладки микрофона
Шаг 3
Конкретные детали, необходимые для вашей установки, зависят от даты сборки и выбранных вариантов предварительной проводки.
Рекомендуется получить консультацию специалиста о том, какие детали потребуются. Дилеры BMW не являются лучшим источником информации, поэтому мы рекомендуем выполнить поиск в Google по запросу «E38 Bluetooth Kit» или посетить такие сайты, как www.bimmernav.com, чтобы получить наилучшую консультацию.
Содержимое комплекта Bluetooth может отличаться, но все они используют модуль BMW ULF. Модуль ULF — это модуль BMW Bluetooth Hands-Free и голосового управления. — Приобретите модуль последней версии, чтобы поддерживать новейшие типы телефонов Bluetooth.
Шаг 4
Если BMW оснащен навигацией, снимите навигационный компьютер, чтобы получить доступ к блоку электроники в багажнике.
В задней части автомобиля найдите диск навигационного компьютера и вставьте 4 части разрезанной вешалки для одежды или «Инструмент для снятия радио» в отверстия диска.
Как только инструменты окажутся в отверстиях, вы сможете подцепить лицевую панель навигационного компьютера и выдвинуть ее.
На фото крупным планом показано место, где инструменты освобождают механизм блокировки
Шаг 5
Открутите винты пластиковой облицовки багажника, чтобы получить доступ к проводке за навигационным компьютером
Выдвиньте навигационный привод и отсоедините синий и пурпурный штекеры.
После снятия компьютера вам нужно будет отсоединить разъемы на задней панели навигационного компьютера (пожалуйста, убедитесь, что лампочка питания выключена, прежде чем отсоединять аккумулятор или проводку к навигационному компьютеру) Снимите пластиковую рамку вокруг навигационного компьютера и два пластиковых винта справа от CD-чейнджера. Когда все эти детали будут сняты, вы сможете легко поднять крышку электронного блока багажника.
Чтобы получить доступ к старому телефонному оборудованию (Motorola TCU), необходимо выкрутить три 10-миллиметровых болта, удерживающих кронштейн видеомодуля на месте. Единственный кронштейн, который обычно нужно снять, это кронштейн, расположенный слева от CD-чейнджера.
Шаг 6
После снятия кронштейна необходимо снять блок управления телефоном TCU (Telephone Control Unit). TCU — это черный прямоугольный модуль управления в задней части отсека. Это можно легко сделать, открутив 10-миллиметровые крепежные винты для конкретного телефонного TCU BMW.
Шаг 2) После снятия блока управления телефоном отсоедините разъемы DB25 и все радиочастотные разъемы (только на ранних моделях E38). Затем подключите модуль BMW ULF к прилагаемому жгуту проводов адаптера Bluetooth и соедините два разъема DB25 вместе. Убедитесь, что вы подключаете адаптер Bluetooth DB25 непосредственно к жгуту проводов телефона BMW без каких-либо других адаптеров DB25, которые могут находиться в вашем автомобиле.
Шаг 7
После установки модуля Bluetooth ULF вам нужно будет установить антенну Bluetooth. Большинство людей устанавливают ее в С-образную стойку E38 или за задним сиденьем. Этот процесс довольно прост и подробно описан в руководстве по установке, которое поставляется вместе с комплектом для дооснащения Bluetooth. Вы можете просто пропустить другой конец радиочастотного кабеля, подключенного к модулю ULF, через прорезь в центральной стойке справа от CD-чейнджера. Именно через эту прокладку проходит вся проводка BMW из заднего отсека электроники в салон E38 (она проходит до с-образной стойки и за задним сиденьем). Просто снимите заднюю стойку, просуньте провод через гермоввод и достаньте провод с другого конца.
После того как вы пропустите провод антенны Bluetooth через C-стойку, закрепите антенну Bluetooth с помощью двустороннего скотча рядом с другой электроникой. Найдите место, которое не будет выше других компонентов, так как вам нужно будет вернуть крышку C-стойки на место.
Шаг 8

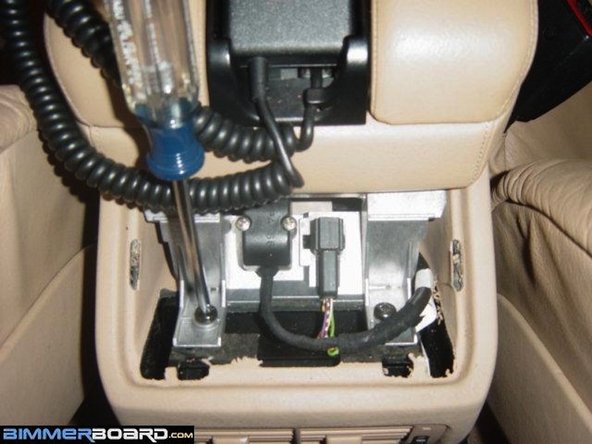

Последний шаг по установке — сдвиньте подлокотник центральной консоли до упора вперед и аккуратно снимите крышку доступа к задней части подлокотника, подняв ее прямо вверх из области, закрытой задними сиденьями.
Выкрутите два винта с крестообразной головкой и сдвиньте подлокотник в сторону передней части автомобиля. Будьте осторожны, так как после того, как вы сдвинете его вперед, он полностью выйдет из подлокотника и будет держаться только за счет проводов.
Вынув центральную консоль, снимите два лотка для посылок, расположенных в контейнерах подлокотника, аккуратно приподняв их сначала с передней стороны.
Шаг 9
Вынув лотки, выверните 4 винта Torx #20, чтобы отсоединить телефон от центральной консоли и заменить его комплектом Bluetooth Eject.
Подключите комплект Bluetooth Eject с помощью прилагаемого разъема FAKRA Male to Mini UHF female и переходника ELO18 к разъему ELO18 и mini UHF автомобиля (при установке CPT3000/4000 см. дополнительный раздел о жгуте переходников RJ45 — ELO18, который входит в комплект).

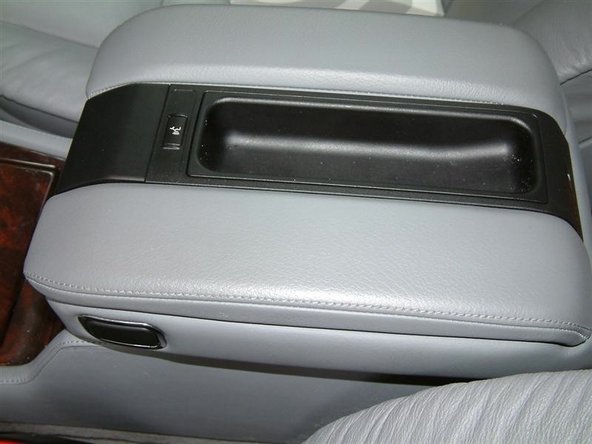

Соберите подлокотник обратно, выполнив все действия в обратном порядке.
