Как проверить синусоиду на выходе инвертора

СОДЕРЖАНИЕ
2 просмотров
16 декабря 2019

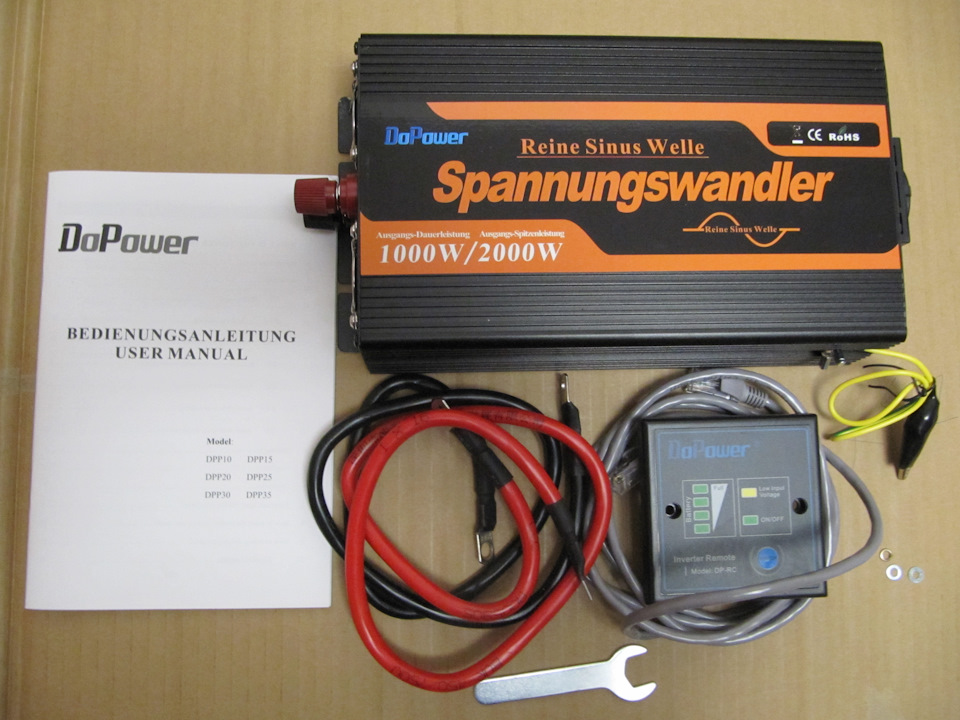

Вчера выкладывал тест о работе инвертора, просили подтвердить что инвертор имеет чистый синус . Осциллографа у меня на примете нет, пришлось делать тест на простом вентиляторе .
Это тест мой .

Этот тест сторонний на который ссылаюсь по чистому синусу .

Смотрите также

Метки: проверка на чистый синус, инвертор .

Комментарии 77

Тест смех. Нагрузку в 100вт на 1 кВт включать. Осциллограф бы и нагрузку разную

Посмеялись и то хорошо, а кто понимает намотал на ус .

Да понятно, что синус хорошо и без него ни куда, но тест никудышний. У меня генератор 9кВт тоже грешит, все хочу инвертор на него мощный, но с такой мощностью это по цене от 50тр

Меня попросили, сделать тест с вентилятором на данной модели инвертора, я выложил .

Только холодильник сможет дать ответ — нормальный синус или не очень 🙂

Привози холодильник попробуем .

Не, у Вас завтра снег и +1С, я лучше здесь посижу, погреюсь :)))

В холодильнике +5 , грейся на здоровье .

Вообще-то тест по данной проблеме нужно проводить с осциллографом. Наглядно и информативно!
Ну а вентилятор — в придачу.
А по факту — не так страшен меандр для современной техники, включая асинхронные двигатели — чуть больше нагрев и гул. Но работают уверенно и долго

В общем правы наполовину, только если вновь покупать не стоит на этом экономить боком выйдет .

Вообще-то тест по данной проблеме нужно проводить с осциллографом. Наглядно и информативно!
Ну а вентилятор — в придачу.
А по факту — не так страшен меандр для современной техники, включая асинхронные двигатели — чуть больше нагрев и гул. Но работают уверенно и долго

ну циркуляционники стабильно дохнут от меандра.
но циркуляционник это нагрузка постоянная во времени, при желании можно LC цепочку прикрутить чтоб края меандра закруглить

Вообще-то тест по данной проблеме нужно проводить с осциллографом. Наглядно и информативно!
Ну а вентилятор — в придачу.
А по факту — не так страшен меандр для современной техники, включая асинхронные двигатели — чуть больше нагрев и гул. Но работают уверенно и долго

Циркуляционные насосы не любят меандр — сильно греются и гудят.

При этом вполне уверенно работают. Есть опыт эксплуатации. Не постоянной, естественно…
Сильного нагрева не замечал. Скорее чуть больше, чем на чистом синусе

Товарищи-я обсалютно неразбираюсь в том, о чем тут пишите.
Есть у меня инвертор 1.5кВт-русский, НЕ КИТАЙ.
болгарка, дрель-весь ручной инструмент, стиралка(типа -"сибирь"), обогреватель спиральный, чайник 1.8кВт -все отлично работает.
Мне надо знать и интересоваться этими "синусами", я ничего не попалю?

Холодильник, стиралка и трансформаторные блоки питания в технике точно сгорят правда не сразу . Коллекторной технике (дрели, шлифмашинки, турбинки ) пофиг как и нагревательной с лампами накаливания .

Т.е., если я буду чиплять в машине зарядку ноутбука-пиз…да рулю будет-сгорит блок?
Я хотел своровать на работе "ви-фи"-припарковался рядом, подключил все но комп так и незапустился.
Есть у меня еще и бесперебойник-если через него-будет безопасно работать?

Зарядка ноутбука будет сильно нагреваться, если есть желание ноутбук в машину есть в продаже прямой преобразователь 12 в 19 вольт которые нужны для питания ноута и инвертор не понадобиться .

В принципе мне инвертор нужен ченить с3.14здить гдето.сварку, болгарку, дрель подключил и вперед.сварка инвертор, к стати-непострадает?ее еще ниразу неподключал.
От чайника генератор на машине прям ШИБКО-ШИБКО нагревается-водой поливаю, а он шипить

К машине через инвертор можно подключить нагрузку равную аккумулятору 55 а — 660w, 65а — 780w, 100а -1200w если более сгорит генератор .

тоже глупость сильно распространенная в умах не разбирающихся в электричестве.

про связь аккумулятора и генератора.
амперчасы аккума и амперы генератора не связаны.
подключать нагрузку можно ту которую выдержит генератор. если нагрузка кратковременная, ту которую выдержат связка аккума и генератора.
у вас в голове заблуждение по этому поводу, и оно очень распространено.

Так ответь какую нагрузку выдержит 100 а аккумулятор ?

аккумулятор долго никакую 🙂
а вообще помимо амперчасов на аккумах пишут пусковые токи 500 ампер и больше.
этот ток выдержит аккум в кратковременном режиме(в разных системах это время разное)
а мощные инверторы питаются от генератора, так как аккумулятор с ними сразу сядет.
а вот ток генератора зависит от марки этого генератора и его рабочих оборотов.
посмотри скольки амперный генератор у тебя стоит, вот столько он может выдержать, но при этом не забывай про потребителей в автомобиле(их ток естественно надо вычесть)
и если генератор не выдает достаточно тока для инвертора, этот ток добавляет аккум, и постепенно разряжается
что ты кстате мог видеть в тесте с термопотом(твоя зарядка не могла обеспечить нужный ток)

Она обеспечила, вернее остановила и стабилизировала, после выключения на батарее оставался заряд нужный для запуска двигателя если внимательно наблюдал .

у тебя было два источника питания, аккумулятор и зарядное устройство.
сколько там ампер на твоем зарядном было? 8? вот 12 вольт(среднее) и 8 ампер
зарядка тебе давала 100 ватт мощности, остальная мощность бралась с аккумулятора, именно поэтому его напряжение падало.
то что у тебя в нем осталось чтото, говорит лишь о том что ты не до конца разрядил его, и его емкость была больше того что ты потребил. это не значит что аккум у тебя не разрядился. оставь на большее время разрядится.
ты гонял его вроде 3 минуты, мощность потребления ватт 700(кпд преобразователя)
100 ватт у тебя давала зарядка.
значит ты 3 минуты тянул с аккума 600 ватт тоесть ты посадил аккум на 30 ватт час.
55 аккум имеет полную мощность (примерно) 500 ватт часов. причем использовать желательно не больше половины этой емкости, и емкость старого аккума естественно значительно ниже

Читайте также:  Как правильно склеивать видео

Так ответь какую нагрузку выдержит 100 а аккумулятор ?

80 амперный генератор классической десятки выдержит 14 вольт * 80 ампер = 1120 Вт. Отнимаем нагрузку двигателя и потери — получаем примерно половинную долговременную мощность в 600 Вт. А что такое аккумулятор 100 а? Если 100а = 100 ампер-часов — то это емкость аккумулятора, но не мощность на выходе. Мощность кратковременная равна мощности стартера, а там токи до 300 ампер. Вот и посчитайте. Камазисты соединяя три аккумулятора последовательно в пути умудряется заниматься электросваркой.

Вчера выкладывал тест о работе инвертора, просили подтвердить что инвертор имеет чистый синус . Осциллографа у меня на примете нет, пришлось делать тест на простом вентиляторе .
Это тест мой .

Этот тест сторонний на который ссылаюсь по чистому синусу .

Смотрите также

Метки: проверка на чистый синус, инвертор .

Комментарии 77

Тест смех. Нагрузку в 100вт на 1 кВт включать. Осциллограф бы и нагрузку разную

Посмеялись и то хорошо, а кто понимает намотал на ус .

Да понятно, что синус хорошо и без него ни куда, но тест никудышний. У меня генератор 9кВт тоже грешит, все хочу инвертор на него мощный, но с такой мощностью это по цене от 50тр

Меня попросили, сделать тест с вентилятором на данной модели инвертора, я выложил .

Только холодильник сможет дать ответ — нормальный синус или не очень 🙂

Привози холодильник попробуем .

Не, у Вас завтра снег и +1С, я лучше здесь посижу, погреюсь :)))

В холодильнике +5 , грейся на здоровье .

Вообще-то тест по данной проблеме нужно проводить с осциллографом. Наглядно и информативно!
Ну а вентилятор — в придачу.
А по факту — не так страшен меандр для современной техники, включая асинхронные двигатели — чуть больше нагрев и гул. Но работают уверенно и долго

В общем правы наполовину, только если вновь покупать не стоит на этом экономить боком выйдет .

Вообще-то тест по данной проблеме нужно проводить с осциллографом. Наглядно и информативно!
Ну а вентилятор — в придачу.
А по факту — не так страшен меандр для современной техники, включая асинхронные двигатели — чуть больше нагрев и гул. Но работают уверенно и долго

ну циркуляционники стабильно дохнут от меандра.
но циркуляционник это нагрузка постоянная во времени, при желании можно LC цепочку прикрутить чтоб края меандра закруглить

Вообще-то тест по данной проблеме нужно проводить с осциллографом. Наглядно и информативно!
Ну а вентилятор — в придачу.
А по факту — не так страшен меандр для современной техники, включая асинхронные двигатели — чуть больше нагрев и гул. Но работают уверенно и долго

Циркуляционные насосы не любят меандр — сильно греются и гудят.

При этом вполне уверенно работают. Есть опыт эксплуатации. Не постоянной, естественно…
Сильного нагрева не замечал. Скорее чуть больше, чем на чистом синусе

Товарищи-я обсалютно неразбираюсь в том, о чем тут пишите.
Есть у меня инвертор 1.5кВт-русский, НЕ КИТАЙ.
болгарка, дрель-весь ручной инструмент, стиралка(типа -"сибирь"), обогреватель спиральный, чайник 1.8кВт -все отлично работает.
Мне надо знать и интересоваться этими "синусами", я ничего не попалю?

Холодильник, стиралка и трансформаторные блоки питания в технике точно сгорят правда не сразу . Коллекторной технике (дрели, шлифмашинки, турбинки ) пофиг как и нагревательной с лампами накаливания .

Т.е., если я буду чиплять в машине зарядку ноутбука-пиз…да рулю будет-сгорит блок?
Я хотел своровать на работе "ви-фи"-припарковался рядом, подключил все но комп так и незапустился.
Есть у меня еще и бесперебойник-если через него-будет безопасно работать?

Зарядка ноутбука будет сильно нагреваться, если есть желание ноутбук в машину есть в продаже прямой преобразователь 12 в 19 вольт которые нужны для питания ноута и инвертор не понадобиться .

В принципе мне инвертор нужен ченить с3.14здить гдето.сварку, болгарку, дрель подключил и вперед.сварка инвертор, к стати-непострадает?ее еще ниразу неподключал.
От чайника генератор на машине прям ШИБКО-ШИБКО нагревается-водой поливаю, а он шипить

К машине через инвертор можно подключить нагрузку равную аккумулятору 55 а — 660w, 65а — 780w, 100а -1200w если более сгорит генератор .

тоже глупость сильно распространенная в умах не разбирающихся в электричестве.

про связь аккумулятора и генератора.
амперчасы аккума и амперы генератора не связаны.
подключать нагрузку можно ту которую выдержит генератор. если нагрузка кратковременная, ту которую выдержат связка аккума и генератора.
у вас в голове заблуждение по этому поводу, и оно очень распространено.

Так ответь какую нагрузку выдержит 100 а аккумулятор ?

аккумулятор долго никакую 🙂
а вообще помимо амперчасов на аккумах пишут пусковые токи 500 ампер и больше.
этот ток выдержит аккум в кратковременном режиме(в разных системах это время разное)
а мощные инверторы питаются от генератора, так как аккумулятор с ними сразу сядет.
а вот ток генератора зависит от марки этого генератора и его рабочих оборотов.
посмотри скольки амперный генератор у тебя стоит, вот столько он может выдержать, но при этом не забывай про потребителей в автомобиле(их ток естественно надо вычесть)
и если генератор не выдает достаточно тока для инвертора, этот ток добавляет аккум, и постепенно разряжается
что ты кстате мог видеть в тесте с термопотом(твоя зарядка не могла обеспечить нужный ток)

Читайте также:  Как правильно ввести емайл для регистрации

Она обеспечила, вернее остановила и стабилизировала, после выключения на батарее оставался заряд нужный для запуска двигателя если внимательно наблюдал .

у тебя было два источника питания, аккумулятор и зарядное устройство.
сколько там ампер на твоем зарядном было? 8? вот 12 вольт(среднее) и 8 ампер
зарядка тебе давала 100 ватт мощности, остальная мощность бралась с аккумулятора, именно поэтому его напряжение падало.
то что у тебя в нем осталось чтото, говорит лишь о том что ты не до конца разрядил его, и его емкость была больше того что ты потребил. это не значит что аккум у тебя не разрядился. оставь на большее время разрядится.
ты гонял его вроде 3 минуты, мощность потребления ватт 700(кпд преобразователя)
100 ватт у тебя давала зарядка.
значит ты 3 минуты тянул с аккума 600 ватт тоесть ты посадил аккум на 30 ватт час.
55 аккум имеет полную мощность (примерно) 500 ватт часов. причем использовать желательно не больше половины этой емкости, и емкость старого аккума естественно значительно ниже

Так ответь какую нагрузку выдержит 100 а аккумулятор ?

80 амперный генератор классической десятки выдержит 14 вольт * 80 ампер = 1120 Вт. Отнимаем нагрузку двигателя и потери — получаем примерно половинную долговременную мощность в 600 Вт. А что такое аккумулятор 100 а? Если 100а = 100 ампер-часов — то это емкость аккумулятора, но не мощность на выходе. Мощность кратковременная равна мощности стартера, а там токи до 300 ампер. Вот и посчитайте. Камазисты соединяя три аккумулятора последовательно в пути умудряется заниматься электросваркой.

Практический опыт повторения конструкции преобразователя меандра в синусоиду на основе резонансного фильтра. (10+)

Опыт повторения конструкции фильтра

Материал является пояснением и дополнением к статье:
Получаем синусоиду от инвертора
Как получить чистую синусоиду 220 вольт от автомобильного аккумулятора, чтобы запитать бытовые и специальные электроприборы. Применяем инвертор и оригинальную схему фильтра.

Хотел бы поблагодарить автора статьи за замечательную реализацию идеи резонансных LC фильтров. Моя ситуация заключалась в следующем: я приобрел небольшой инверторный генератор на 6кВА. Большим его преимуществом стало для меня то, что он весьма легковесный (58кг), соответственно, его не нужно устанавливать стационарно на улице или в отдельном помещении. Можно выкатывать на улицу и закатывать обратно в гараж по мере необходимости. Также он обеспечивает стабильное напряжение и частоту. Недостаток был один и весьма существенный – на выходе генератора не синусоида, а модифицированный меандр.

Осциллограмма напряжения на выходе генератора

Вашему вниманию подборка материалов:

Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

Подобный тип выходного напряжения очень пагубно сказывается на реактивных нагрузках. Блоки питания телевизоров жужжат, трансформаторы, электродвигатели и насосы греются, и вполне вероятен выход их из строя. Сигнал содержит большое количество высокочастотных составляющих.

Решения проблемы было два: первое мне не подходило по определению. Это приобретение генератора с чистой синусоидой на выходе. Во-первых, потому что такие генераторы требуют уличной стационарной установки, либо установки в специальном помещении, которого у меня нет. Во, вторых, они тяжелы. Устанавливать на улице я не очень хотел, потому что зимняя эксплуатация сразу доставит много проблем, учитывая то, что это аварийное питание и включается нечасто. В-третьих, они дороже минимум в 2.5 раза, чем мой. Второе решение заключалось в поиске схемы, которая уберет высокочастотные составляющие из спектра тока и, в идеале, приблизит подаваемый на вход сигнал к чистой синусоиде 50 Гц.

После изучения всех вариантов я остановился на описанном в статье решении на базе силовых резонансных фильтров. Автор статьи любезно отвечал мне на все возникавшие вопросы и благодаря ему я быстро смог продвинуться в создании своего собственного фильтра. Рассчитывал я его на ток 18А. С запасом, чтобы предотвратить насыщение сердечника на больших токах – до 16А. Параллельный контур я оставил как в статье – на 10А. Там большие токи не проходят.

Медь для обмотки я нашел достаточно быстро. Конденсаторы тоже. Сразу на 100мкФ – пусковые. Определенные проблемы возникли только с поиском трансформаторного железа. Но и это было преодолено, и я приступил к сборке.

Настраивал я контуры не последовательно, а параллельно. Мне так было удобнее. В нагрузку включал также лампу накаливания. После намотки первого дросселя (10А) – для параллельного фильтра, я замерил индуктивность катушки без прокладки. Прибор показал 120мГн. Чему я был очень рад. Дальше я начал настраивать контур в резонанс, увеличивая толщину прокладки.

Второй контур с дросселем на 18А я также настраивал в резонанс на параллельном включении. Тут уже катушка без прокладки показала мне 420мГн.

В результате тонкой настройки я получил на выходе обоих контуров вот такой сигнал (порядка 20В действующего). Спираль лампы накаливания была еле красноватой:

Выход параллельного LC фильтра. 20В/деление.

Это минимальное напряжение, которое мне удалось получить на фильтре.

Затем я собрал схему уже как положено. На стенде.

Читайте также:  Как исправить жесткий диск на ноутбуке

Трансформаторные пластины были стянуты, залиты. Дроссели были стянуты диэлектрическими бандажами и помещены в корпус.

На вход фильтра я подал напряжение сети 220В. С нагрузкой в виде лампы накаливания 100Вт на выходе получилось падение 13В. Это составило 207В.

Самое приятное меня ожидало впереди. Я подал напряжение с генератора на фильтр и получил на выходе: о чудо! Только первую гармонику! Сигнал с фильтра опередил по качеству сигнал с трансформаторной подстанции.

Выход с резонансного LC – фильтра. 100В/деление.

Под нагрузкой я получил некоторое весьма незначительное искажение синусоиды по верхнему фронту, но график все равно остался лучше, чем с подстанции. Также получил падение напряжения, которое зависит от нагрузки. Но в среднем рабочем режиме я имею порядка 205В. Меня и мои домашние приборы это вполне устроило. Но тем, кто будет собирать эти фильтры после меня, могу порекомендовать: делайте все возможное, чтобы сократить количество витков на дросселях и наматывайте их проводом максимально возможного сечения. Это уменьшит падение напряжения под нагрузкой!

Сегодня я все же провел небольшой апгрейд. На дроссель параллельного фильтра намотал еще около 25 витков изолированным проводом и сделал вольтодобавку. Вот по этой схеме:

Схема фильтра с вольтодобавочным трансформатором

Получил +8 Вольт к напряжению источника. Теперь на холостом ходу при входном напряжении 222В у меня не 212, как раньше, а 230В.

Осциллограмма с выхода фильтра с вольтодобавочным трансформатором. На входе – генератор. Частота по входу – 50.0Гц +/- 0.3Гц. 100В/деление.

Теперь у меня спокойно работают от генератора через фильтр: холодильники, насосы (глубинный и циркуляционные), газовый котел, трансформаторы и прочее, чувствительное к синусоиде, оборудование. И самое главное – я нашел на самом деле реальное практическое решение для преобразования меандра в синусоиду. В единственном, на просторах Интернет, месте. Да, и еще я получил очень хороший экономический эффект. Выражаю еще раз благодарность команде hw4.ru и автору статьи!

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Ребята! Было бы очень круто если бы Вы пояснили. Хочу тоже сделать, но на ток 6 ампер (1200W). Для двухтактного дросселя какое значение индуктивности? (для каждой обмотки, которые потом соединены последовательно). Кондеры по 100 мкф? Второй дроссель (однотактный) какой индуктивности? Читать ответ.

Здравствуйте! Опишите пожалуйста подробнее процесс настройки (как и на сколько меняются значения напряжения). У меня при расчетном зазоре напряжение на дросселе равно сетевому напряжению. При уменьшении зазора напряжение начинает занижаться относительно входного. Читать ответ.

Реактивный ток через конденсатор, по моему, не должен его греть, все, по моему, зависит от материала конденсатора и максимально возможного тока через него — на 50гц и 300в и 100мкф максимальный ток составит около 10а это при прямом включении в сеть и нагрузку (он греться не должен), но в резонансе сопротивление LC контура ничтожно и ток превышает рабочий — тут вот при 16 А Читать ответ.

Совершенно верно, что параллельный контур на резонансе имеет очень большое сопротивление току – это верно равноценно обрыву цепи, Вопрос: так может быть его вообще убрать (с последовательным все понятно -максимальный ток в резонансе и превращение меандра в синусоиду)? Читать ответ.

Уважаемый автор, можно ли вместо двух дросселей, используемых в резонансном фильтре, использовать один ЛАТР подходящей мощности с движком, установленным посредине? Заранее благодарен за любой ответ. Читать ответ.

Отписываюсь по итогам сборки, наладки и испытания фильтра. Фильтр собран подобный вашему, только у вас Г-образный, а у меня Т-образный. Но главное отличие в том, что в вашем фильтре параллельный колебательный контур настроен на частоту 50 Гц, что совершенно недопустимо, т.к. при таком режиме он имеет минимальное сопротивление, равное активному сопротивлению катушки — а это пра Читать ответ.

Всё очень красиво смотрится, особенно синусоида на выходе фильтра. Только вызывает сомнение, что неполярные конденсаторы (изображённые на фото) будут достаточно долго работать на токах порядка 15А. На взгляд умудрённого опытом электрика маловат их габарит и сечение выводов. Подобный фильтр я изготовлю, только на рабочий ток 1А (для циркуляционного насоса и лампочки аварий Читать ответ.

А автор статьи не думал делать такие фильтры на заказа? У провайдеров есть довольно таки существенный спрос на такие вещи. Мы бы вот купили себе тоже такой фильтр именно для того что бы во время отключения электроэнергии на генераторе висеть без проблем. Реально не могли бы такой один фильтр собрать за деньги на заказ? Думаю после нас еще подтянутся провайдеры. Читать ответ.
