Как припаять наушники к плате

СОДЕРЖАНИЕ
5 просмотров
16 декабря 2019

Качественные наушники стоят недешево, но иногда они ломаются слишком быстро. Это не значит, что старую гарнитуру нужно сразу же выбрасывать и идти покупать новую. Самая частая поломка – истирание и разрыв провода в середине шнура либо в месте контакта с динамиком или штекером. Если нет желания или возможности добиться гарантийного ремонта, то можно починить устройство самостоятельно.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

  • паяльник;
  • припой;
  • жидкий флюс или канифоль;
  • канцелярский нож;
  • штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Соединяя контакты, нельзя перепутывать положение каждого провода.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Пайка с динамиком

Иногда контакт разрывается внутри динамика. В таких случаях ремонт начинают с разбора наушников. Стараются не трясти и не дергать устройство, чтобы избежать отрыва платы, осматривают конструкцию и находят поврежденное место. Все разорванные провода придется спаять.

Если кабель оборвался у “входа” в наушник, а из-за строения корпуса вытащить его не получается, то лучше сделать надрез у основания. Обрезают шнур на 20 мм от конца переходника. Надо снять 80 мм самого толстого изоляционного слоя. То же самое сделать со внутренней изоляцией, но аккуратно, чтобы не задеть провода. Далее очищают и лудят кончики по стандартной схеме.

Вставляют шнур в корпус и поочередно выпаивают старые провода, припаивая на те же места новые. После окончания пайки собирают наушник и сразу тестируют на работоспособность. Если звук плохого качества или полностью отсутствует, то разбирают корпус и заново осматривают контакты. Нельзя исключать вероятность повреждений, не связанных с динамиками.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Читайте также:  Как нужно выбирать телефон

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами. Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник.

Качественные наушники стоят недешево, но иногда они ломаются слишком быстро. Это не значит, что старую гарнитуру нужно сразу же выбрасывать и идти покупать новую. Самая частая поломка – истирание и разрыв провода в середине шнура либо в месте контакта с динамиком или штекером. Если нет желания или возможности добиться гарантийного ремонта, то можно починить устройство самостоятельно.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

  • паяльник;
  • припой;
  • жидкий флюс или канифоль;
  • канцелярский нож;
  • штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Соединяя контакты, нельзя перепутывать положение каждого провода.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Пайка с динамиком

Иногда контакт разрывается внутри динамика. В таких случаях ремонт начинают с разбора наушников. Стараются не трясти и не дергать устройство, чтобы избежать отрыва платы, осматривают конструкцию и находят поврежденное место. Все разорванные провода придется спаять.

Если кабель оборвался у “входа” в наушник, а из-за строения корпуса вытащить его не получается, то лучше сделать надрез у основания. Обрезают шнур на 20 мм от конца переходника. Надо снять 80 мм самого толстого изоляционного слоя. То же самое сделать со внутренней изоляцией, но аккуратно, чтобы не задеть провода. Далее очищают и лудят кончики по стандартной схеме.

Вставляют шнур в корпус и поочередно выпаивают старые провода, припаивая на те же места новые. После окончания пайки собирают наушник и сразу тестируют на работоспособность. Если звук плохого качества или полностью отсутствует, то разбирают корпус и заново осматривают контакты. Нельзя исключать вероятность повреждений, не связанных с динамиками.

Читайте также:  Как и чем чистить кулер

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами. Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник.

Делаем приличный Г-образный штекер самостоятельно.

Реакция на пост о гарнитурах и наушниках показала, что разговор о пайке штекера наушников надо начинать с азов.

1. Снимаем лаковую изоляцию с жил. Легче всего обжечь лак зажигалкой. Лак вспыхивает в мгновенье ока, так что, знайте меру. Чуть задержали проводок в пламени — сгорит и медь.

2. Перед тем, как покрыть жилы оловом, смочим их флюсом — после этого олово охотнее покроет медь. Рекомендую использовать паяльный жир. Используйте нейтральный флюс — его не нужно удалять с проводника в последствии. Активный флюс вызовет коррозию проводника, если вы поленитесь смыть его спиртом. А вы обязательно поленитесь.

Можно использовать канифоль, но это не столь эффективно при лужении столь тонких многожильных проводков.

3. Лудим, то есть, покрываем проводник оловом. Нужно взять на жало паяльника немного припоя и прогреть проводник. При этом олово стечёт на медь и покроет её тонким слоем.

Не забываем надеть термоусадку! После распайки будет поздно.

Обычная канифоль плохо смачивает такие тонкие проводки, так что при использовании канифоли в качестве флюса, припой придётся буквально втирать в медь.

4. Лудим разъём. У б/у-шного разъёма контакты и так залужены, а новенький придётся облудить. Не забываем о паяльном жире.

5. Собственно, припаиваем жилы к разъёму. Если не знаем, что куда паять — прозваниваем гарнитуру/наушники. Вскользь эта тема обсуждается в Ликбезе. Но, думаю, потребуется сделать пост с более детальной инструкцией.

Рекомендую слегка загнуть жилы крючками — так будет удобнее паять их на круглую поверхность.

6. Излишки проводков наматываем на разъём. Следим, чтобы заголённые участки провода не болтались неприпаянными и не замыкались между собой. Надвигаем термоусадку. Вы ведь не забыли надеть её заранее? А я предупреждал…

7. Усаживаем зажигалкой термоусадку. Заливаем казённую часть разъёма термоклеем.

8. Придать более менее приличную форму термоклеевому покрытию можно и пальцами, если предварительно смочить их водой (чтоб термоклей не прилипал).

Но есть и более технологичный способ формирования разъёма. Берём две пластинки (например половинки пластиковой карты) и покрываем их поверхность машинным маслом, чтоб не прилипал термоклей.

Второй пластиной прижимаем сверху.

И держим так с полминуты.

Получается плоский, но совершенно бесформенный разъём.

Остаётся взять канцелярский нож и отрезать всё лишнее. Главное, не отхватить ножом проводники.

И в качестве бонуса размещу вариант «лайт» — изготовление обычного штекера из термоусадки.

Дубликаты не найдены

ооо, ты из питера:)

Как ты догадался?

если нет, то по подорожнику

Ну и вперёд к индивидуальному дизайну

выкручиваем температуру на станции на градусов 350 и эти дерьмопроводки лудятся апсалютна без епли)) можн даже без флюса

Не думаю, что обладателю станции вообще нужны такие мануалы, как этот пост.

даже обладатели станции бывают нубами, как например йа)) так что все таки интересно

выкручиваем температуру на станции на градусов 350 и эти дерьмопроводки.

довольно быстро покроются окисью меди и уже не лудятся никак.

Читайте также:  Как заработать на новый компьютер

Капаешь канифолью на фанерку. Опускаешь проводок в канифоль и водишь горячим жалом (350-380 С) с каплей припоя, и все, никаких окислов. Вместо канифоли можно глицерин использовать.

хз, сам так паял неделю назад – все залудилось, спаялось и нормально работает до сих пор. припой самый обычный + немного канифоли

и нюхать эту ядовитую хрень, тем более зимой
Либо сдохнешь от холода либо от выделений аспирина

Мало того. Аспирин это же активный (кислотный) флюс. Никто ж потом в спирту смывать остатки флюса не будет. Проводники сгниют в течение недели.

а вот это не факт, у самого пол года наушники живут (на полке лежат) с аспирином в штекере

Ты нюхал «эту ядовитую хрень»?!

Спасибо, красиво и информативно запилил.

Черный термоклей? О_o И не думал, что так круто это выглядит. Жаль, что это еще и пистолет для него второй надо, чтобы не мешать с обычным.

Пистолет копейки стоит — в FixPrice 50 р. Я вообще пользуюсь одним пистолетом без проблем.

А вообще, термоклей прекрасно плавится в пламени зажигалки. Правда, для этого толстые стержни приходится загодя нарезать на тонкие ломтики.

Да только цена его и радует. Кстати, а что за зажигалка? А то на картинках какой-то непонятный девайс типа газовой горелки.

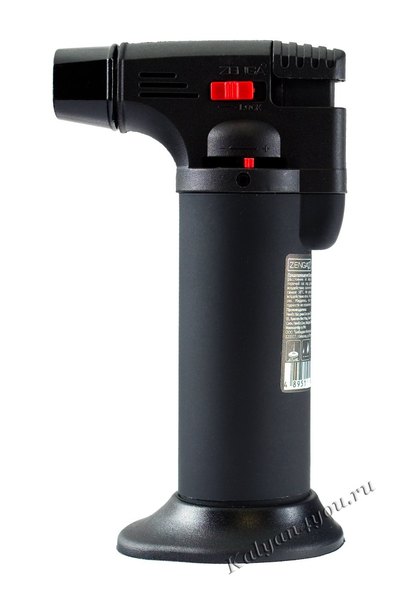

Это горелка «Zenga». Продаётся как зажигалка для курительных трубок.

У нас в магазигы завозят только какую-то хуйню, джек самую малость толще, чем должен быть – гнезду приходит пизда со временем.

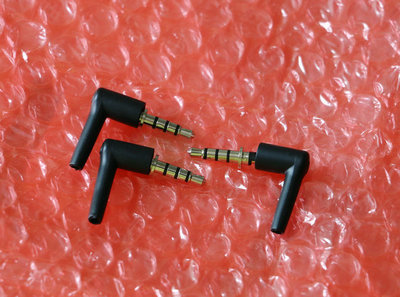

Разборный Г-образный «джек» — это нечто невменяемое.

я хз, раньше покупал, а тут ни у кого нет. Заказал на али. Там кстати есть класно выглядящие, но кетайцы за них просят дохуя(
А штекер из термоклея – говно.

Надо будет поискать. В «Микронике» (СПб) таких не видел.

Вообще, самодельный «корпус» штекера всяко компактнее.

Я, конечно, не профи, но.

Снимаем лаковую изоляцию с жил. Легче всего обжечь лак зажигалкой.

Ни в коем случае. Мой отец мне бы пальцы повыдирал за такое снятие изоляции. Берем канцелярский ножичек и аккуратненько шкребем по проводку, зачищая его.
А от пламени на поверхности меди образуется окись (оксид меди), которая затрудняет лужение, пайку, а в худшем случае – вообще предотвращает электрический контакт.

Можно использовать канифоль, но это не столь эффективно при лужении столь тонких многожильных проводков.

Не столь эффективно – только, если у вас паяльник 10 Вт. Но тут тоже нужно быть аккуратным: более мощный паяльник – более сильный нагрев, что опять же запросто приведет к образованию окисла.

С тонкого многожильного провода лак толком не соскребёшь. Только жилы истончишь. А оксид меди не ахти какая помеха при использовании жидкого/густого флюса.

Хз, я сошкребал даже с одной жилы и норм. И многожилки довольно тонкие – тоже зачищал.

С моножилы — нефиг делать. Но после облуживания провод ломкий получается.

оксид не образуется если лак "обжигать" во флюсе или глицерине

Интересно… Буду знать.

пост выглядит симпатично, но сама суть. настолько разжёванная кашка, поданная с ложечки. русским с развитой смекалкой и навыками самодельщиков такие посты не нужны и кажутся оскорбительными

Вы уж простите меня, охальника…

На цену фена и станции можно купить сотню штук apple earpods, которые 2к стоят в розницу. И кстати у них прямой разъем. Остальные гарнитуры стоят еще дешевле.

Ты предлагаешь продать паяльник (500р) и зажигалку (100 р), а на вырученные деньги купить сотню apple earpods? Ну-ну…

Этот бред был бы актуален, лет так 30 назад.
