Введение
В этом руководстве приведены пошаговые инструкции по замене материнской платы в HP Pavilion x360 m3-u103dx. Это может быть сложной задачей, если у вас нет опыта или вы впервые разбираете ноутбук. Некоторые из лент и зажимов могут быть хрупкими, поэтому важно быть осторожным на протяжении всего этого руководства. Также важно убедиться, что к ноутбуку не подведено питание, чтобы снизить риск поражения током или повреждения ноутбука.
Шаг 1 Материнская плата
Выключите питание устройства.
Переверните устройство.
С помощью пластиковой лопатки снимите резиновый бампер, чтобы открыть 5 винтов.
Шаг 2
С помощью крестовой отвертки открутите 10 винтов с задней панели.
Пять винтов 2,4 x 5,7 мм.
Пять винтов 2,8 x 5,0 мм.
Шаг 3

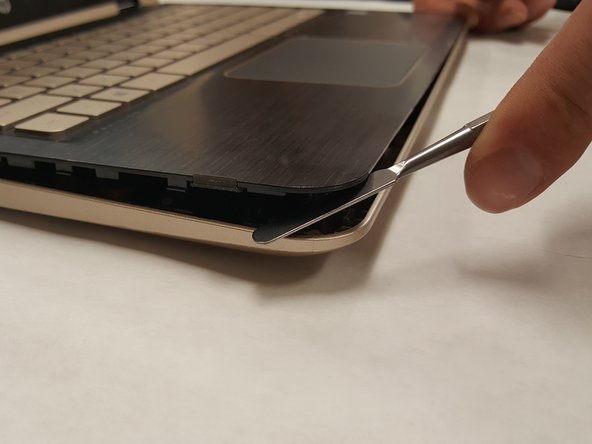

Используя пластиковый инструмент для открывания, подденьте клавиатуру вверх в указанном отверстии.
Затем с помощью металлической лопатки подденьте остальную часть клавиатуры, пока она полностью не освободится.
Медленно поднимите всю клавиатуру вверх и в сторону от экрана, чтобы открыть соединения и внутренние компоненты.
Ленты разъемов могут быть повреждены, если клавиатуру поднять слишком высоко.
Шаг 4

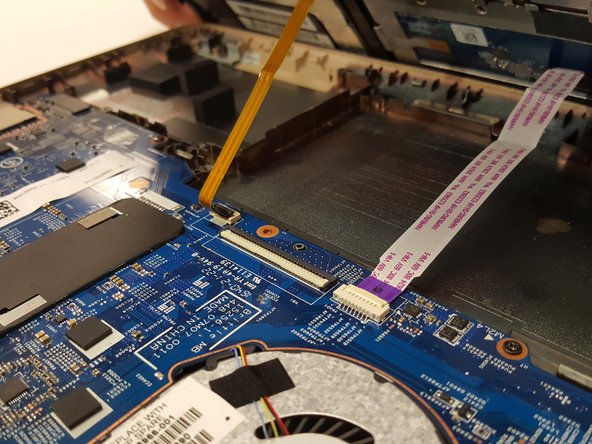

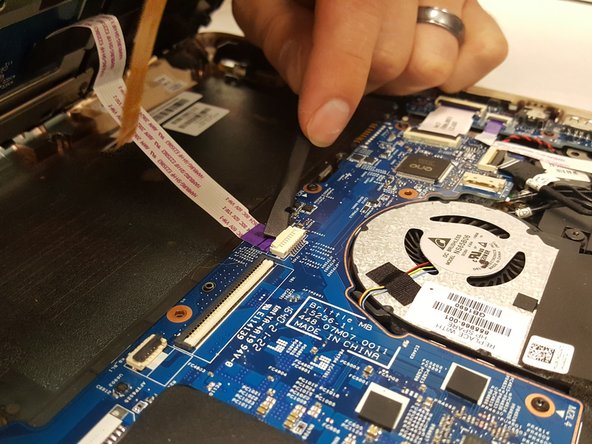

С помощью черной нейлоновой лопатки поднимите фиксирующий зажим для каждой из показанных лент.
Выньте клавиатуру из устройства и уберите с дороги.
Шаг 5

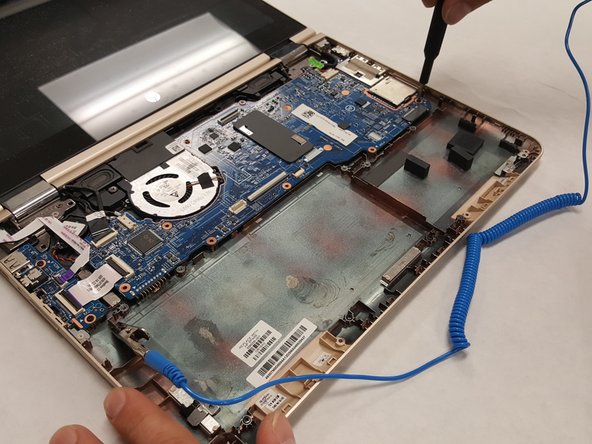

С помощью отвертки J000 открутите 9 винтов с материнской платы.
С помощью отвертки Y1 открутите 10-й винт в верхней части материнской платы.

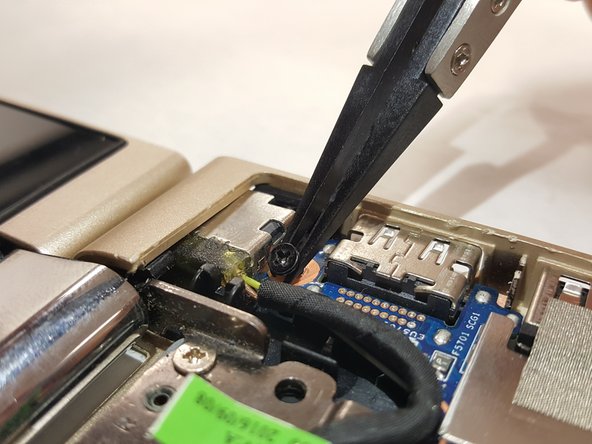

Пинцет может помочь вытащить винты из узких мест.
Браслеты заземления помогут предотвратить повреждение хрупкой электроники статическим электричеством.
Шаг 6
Подденьте с помощью шила фиксаторы этих двух лент и аккуратно извлеките их из гнезд.

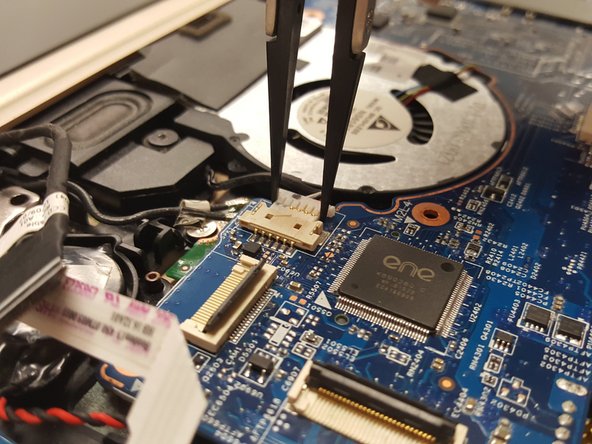

С помощью пинцета аккуратно выньте этот разъем из гнезда.
Шаг 7

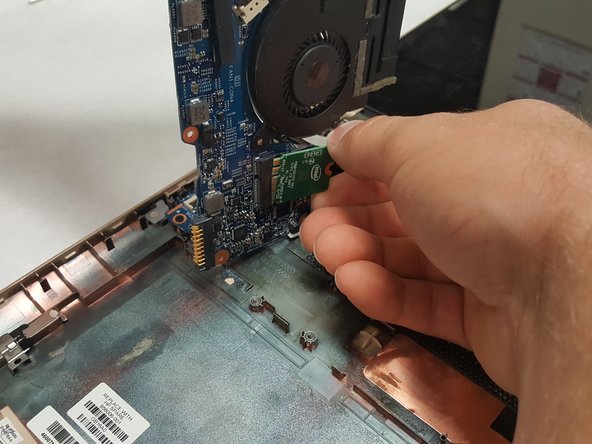

Аккуратно поднимите всю материнскую плату, наклоняя ее к левой стороне ноутбука.
Отсоедините последний разъем из-под материнской платы.
Полностью извлеките старую материнскую плату из ноутбука.
