Введение
Средняя кнопка мыши — одна из наименее используемых кнопок в мыши. Если по какой-то причине средняя кнопка мыши не реагирует на нажатие, возможно, требуется замена микропереключателя. В этом руководстве перечислены все необходимые шаги для правильной и безопасной замены микропереключателя средней кнопки мыши в мыши Razer Naga Trinity.
Шаг 1 Разборка Razer Naga Trinity
Снимите сменную боковую панель.
Шаг 2
Извлеките ножки мыши с помощью ключа для открывания.
Шаг 3
Выкрутите четыре 6-миллиметровых винта с помощью отвертки JIS #1.
Шаг 4
Отделите верхний корпус мыши от нижнего с помощью подковырки.
Будьте осторожны, чтобы не перетянуть ленточный разъем.
Шаг 5
Разблокируйте ленточный разъем, удерживаемый зажимами главной платы, с помощью заостренного конца палочки.
Шаг 6
Снимите боковой корпус с помощью подковырки.
Шаг 7
Снимите верхний корпус светодиодного 3-контактного разъема, который находится рядом с основной платой.
Шаг 8 Корпус колеса прокрутки
Выкрутите один 4-миллиметровый черный винт Phillips #000 с левой стороны мыши, удерживающий плату светодиодного контроллера колеса прокрутки.
Затем потяните плату контроллера светодиодов вверх и вытащите ее.
Шаг 9
Подденьте и снимите планку обратной связи колеса прокрутки с фиксаторов, используя крючковатый конец алебарды.
Шаг 10
Снимите планку обратной связи колеса прокрутки с колеса прокрутки, удерживая пружину и используя пинцет с угловым захватом, чтобы извлечь ее из фиксаторов.
Шаг 11
Отсоедините 3-контактный разъем оптического энкодера колеса прокрутки от основной платы, потянув его вверх.
Шаг 12
Используя инструмент для открывания, подденьте черную скобу, удерживающую колесо прокрутки на месте, пока корпус колеса прокрутки не выскочит.
Шаг 13 Переключатель щелчка колеса прокрутки

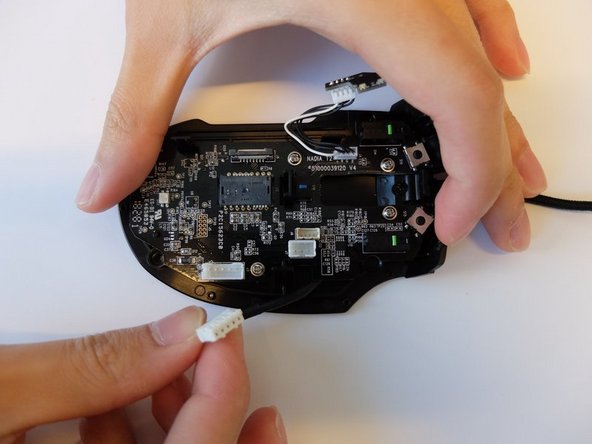

Отсоедините 5-контактный разъем USB Type A на основной плате, подцепив его пальцами и потянув вверх.
Шаг 14
Выкрутите четыре винта JIS #1 диаметром 3 мм, которыми крепится основная плата.
Шаг 15

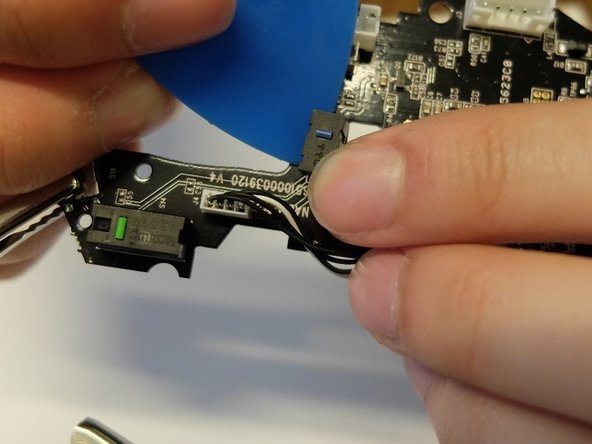

Поднесите кончик паяльника к контактным штырькам микропереключателя.
Работайте вокруг контактов микропереключателя, одновременно поддевая его открывающимся резцом.

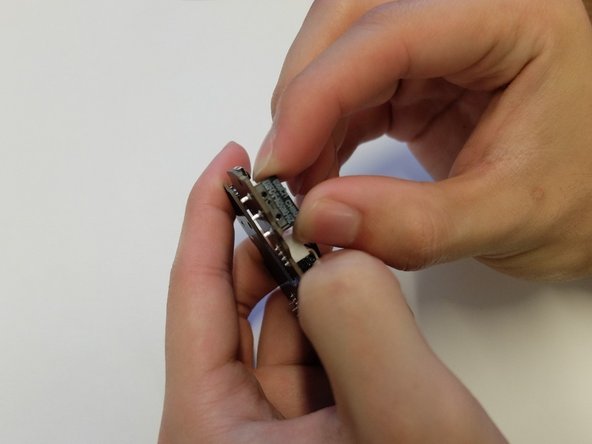

Шаг 16

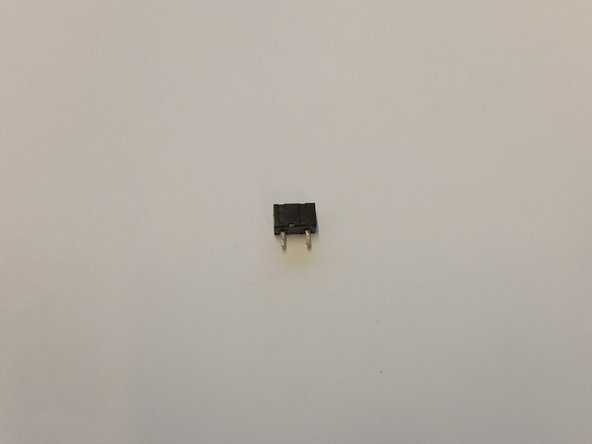

Снимите и заново припаяйте субминиатюрный микропереключатель TTC.
Припаяйте два контакта микропереключателя к плате.
Убедитесь, что микропереключатель припаян правильно, проведя тест на оттягивание.
