Шаг 1 Логическая плата

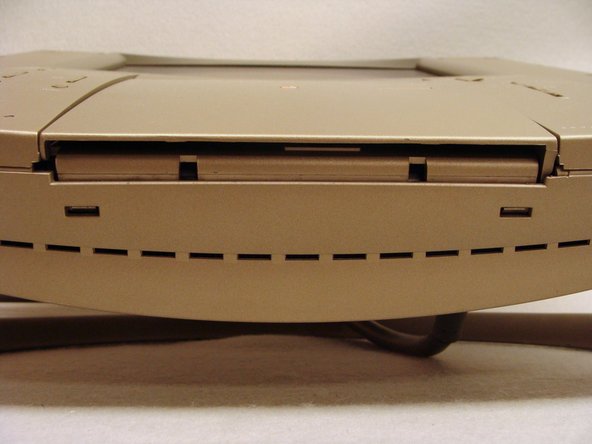

С помощью фиксаторов снимите заднюю крышку.
Шаг 2
Извлеките все установленные карты ComSlot II или PCI, а также их стоики.
Шаг 3
Отключите соединения логической платы с батареей PRAM и вентилятором.
Извлеките батарею PRAM из крепления на липучке.
Выкрутите четыре винта № 0 Philips, крепящие жесткий диск и процессорный вентилятор в сборе.
Снимите жесткий диск и вентилятор процессора в сборе.
Шаг 4
Выкрутите два винта T6 Torx, крепящие плату аудио/видеовхода.
Снимите плату аудио/видеовхода.
Шаг 5
Снимите белый пластиковый экран
Выкрутите винт T6 Torx, крепящий плату логики к раме.
Шаг 6
Поверните TAM лицевой стороной к себе.

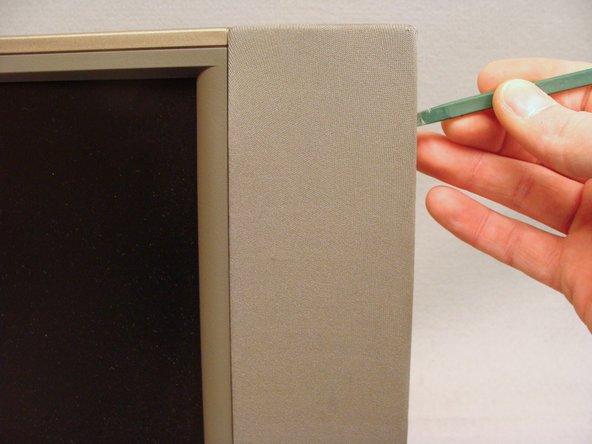

С помощью пассатижей аккуратно отсоедините крышки динамиков от защелок. Снимите крышки динамиков.
Шаг 7
Выкрутите шесть винтов T6 torx, крепящих передний корпус к заднему.
Шаг 8

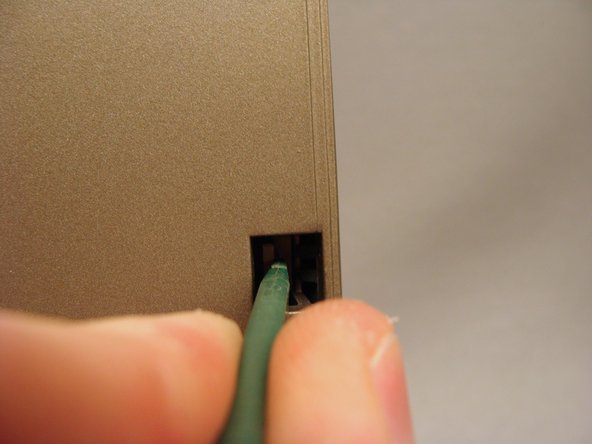

Аккуратно потяните за выступы к центру, чтобы освободить защелки, удерживающие переднюю и заднюю панели вместе. Эти выступы хрупкие, но легко снимаются. Соблюдайте осторожность.
Наклоните верхнюю часть вперед и поднимите вверх, чтобы снять передний корпус с нижних защелок.
НЕ ПЫТАЙТЕСЬ СНЯТЬ ПЕРЕДНИЙ КОРПУС. Он по-прежнему соединен с задним корпусом несколькими проводами и кабелями.
Шаг 9
Отсоедините розовый и белый кабель инвертора подсветки и черный и белый кабель правого динамика за дисководом для гибких дисков с правой стороны.
С левой стороны отсоедините 50-контактный ленточный кабель SCSI, аналоговый аудиокабель и кабель питания от дисковода CD-ROM.
Отсоедините черный и белый кабели левого динамика.

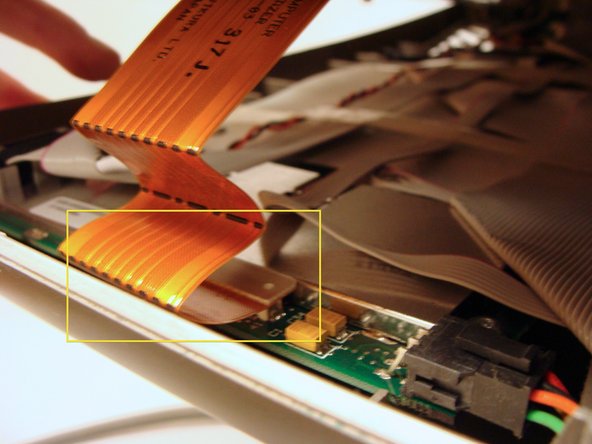

Отсоедините плоский оранжевый кабель данных дисплея.

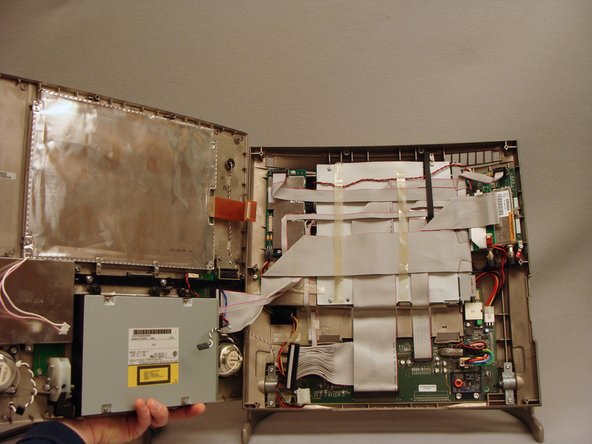

Откройте верхний корпус влево, как книгу. Там будет еще один 50-контактный кабель, который нужно отсоединить от платы передней панели управления.
Шаг 10

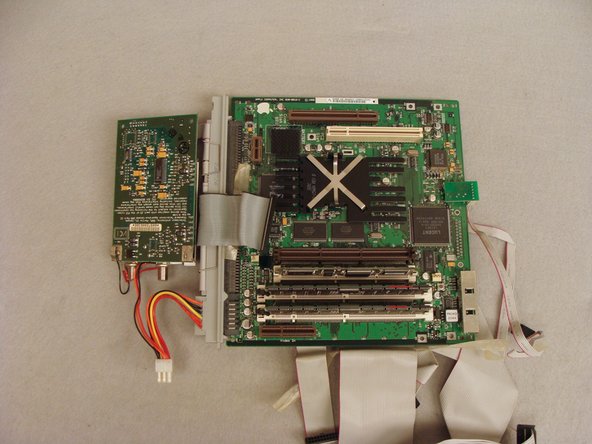

Самый простой способ снять логическую плату — это снять ее вместе с платой тюнера и кабелями.
Отсоедините пять кабелей, показанных на рисунке.
Шаг 11
Выкрутите винт T10 torx и извлеките жесткую проволочную кабельную скобу с левой стороны.
Шаг 12
Осторожно отклейте ленту, крепящую кабели к белой пластиковой крышке логической платы. Потяните кабели назад, чтобы открыть заднюю сторону логической платы.
Выкрутите пять винтов T10, крепящих платы логики и тюнера к заднему корпусу.
Шаг 13

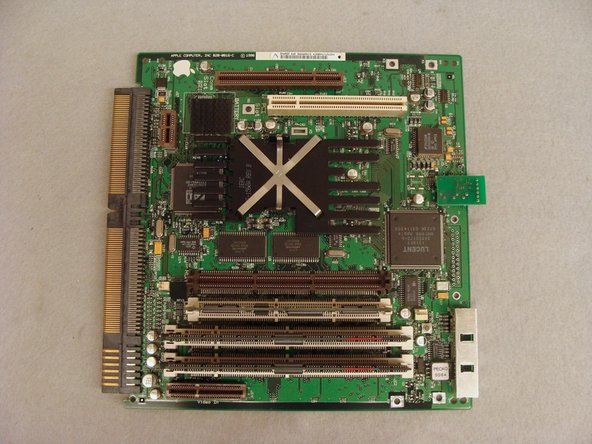

Поднимите плату логики с левого края, а затем прямо вверх, чтобы извлечь ее из заднего корпуса.
Логическая плата выскользнет из кабельного разъема.
