Введение
В этом руководстве показано, как разобрать распределительную коробку и очистить ее от коррозии на автомобиле Ford Mustang 2010-2014 года выпуска. Если есть коррозия, это может привести к проблемам с электрикой.
Шаг 1. Как отремонтировать интеллектуальную распределительную коробку Ford Mustang 2010-2014 гг.
Потяните за язычок фиксатора капота внутри автомобиля.
После этого шага необходимо надеть защитные перчатки.
Шаг 2
Отсоедините кабель положительной стороны аккумулятора от аккумулятора с помощью 8-миллиметрового ключа.
Положите положительный кабель батареи на непроводящую поверхность, например на полотенце.
При заземлении положительной стороны аккумулятора может произойти поражение электрическим током.
Шаг 3

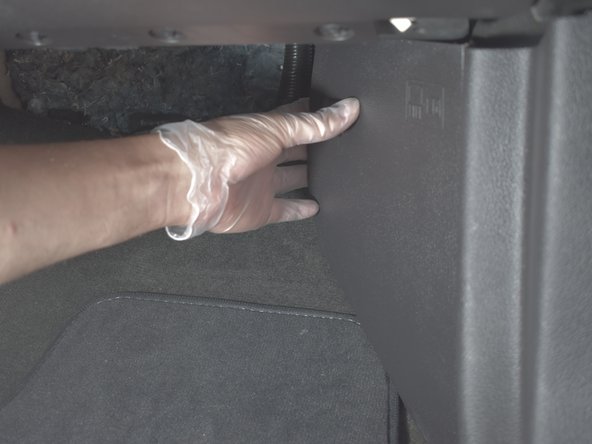

Снимите панель кик-плейта со стороны пассажира, потянув за неподключенный конец с умеренным усилием.
Панель кик-пластины расположена под бардачком и рядом с пассажирской дверью.
Шаг 4
Отсоедините шесть разъемов от распределительной коробки. Большой разъем в нижней части распределительной коробки будет снят во время шага 6.
Будьте осторожны, чтобы не сломать пластиковые выступы или зажимы.
Шаг 5

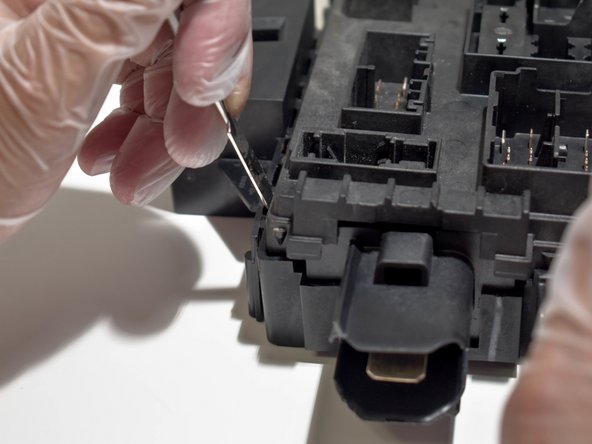

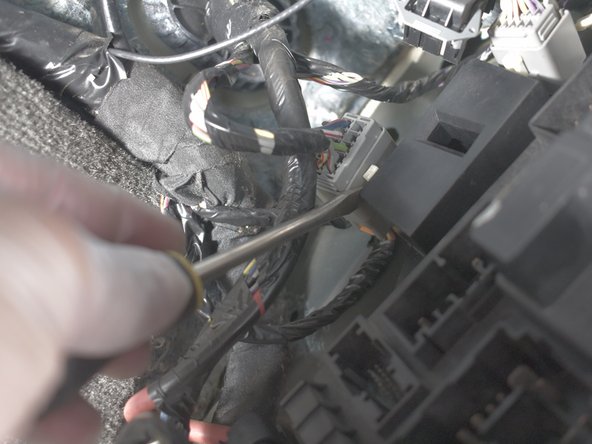

Отсоедините близлежащие провода от подвесов на распределительной коробке с помощью плоской отвертки.
С помощью отвертки нажмите на выступ подвески, а затем потяните разъем вперед.
Шаг 6
С помощью торцевого ключа на 10 мм снимите крепежную гайку с нижней части распределительной коробки.
Слегка приподнимите распределительную коробку, а затем снимите последний большой разъем в нижней части распределительной коробки.
Поднимите распределительную коробку на 90 градусов, чтобы отсоединить ее от стенки крыла, а затем полностью вытащите распределительную коробку.
Шаг 7
Осмотрите все разъемы на предмет коррозии, чтобы определить, где распределительная коробка нуждается в очистке.
Шаг 8
Поместите распределительную коробку в чистом проветриваемом месте на ровной поверхности.

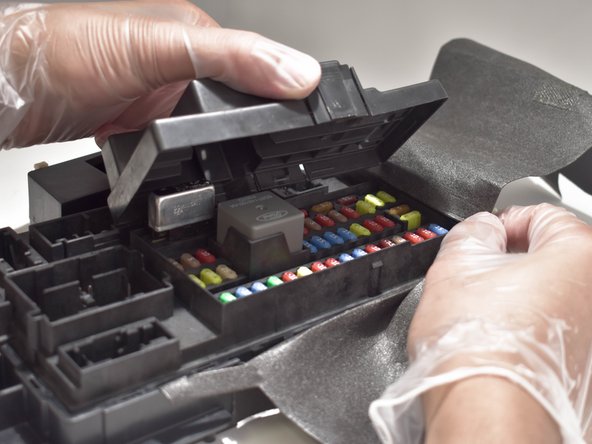

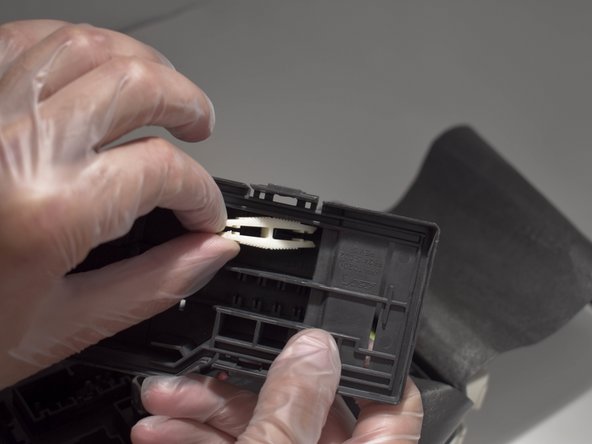

Снимите крышку панели предохранителей.
Шаг 9

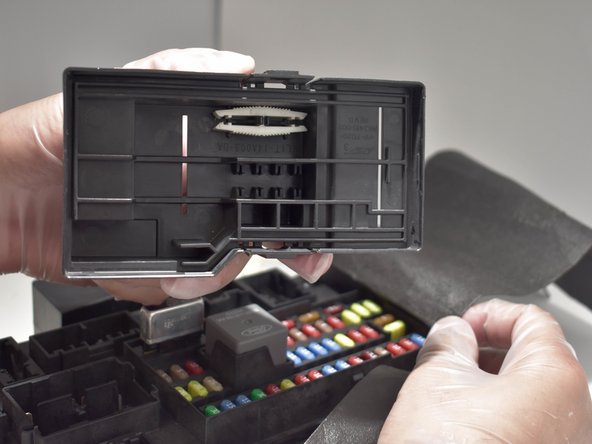

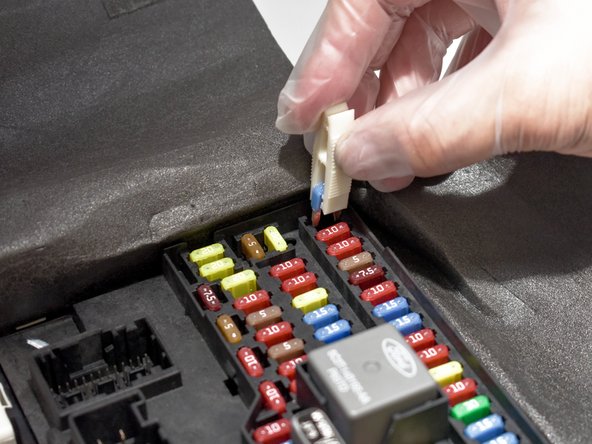

С помощью съемника предохранителей, расположенного в крышке панели предохранителей, извлеките все маленькие предохранители.

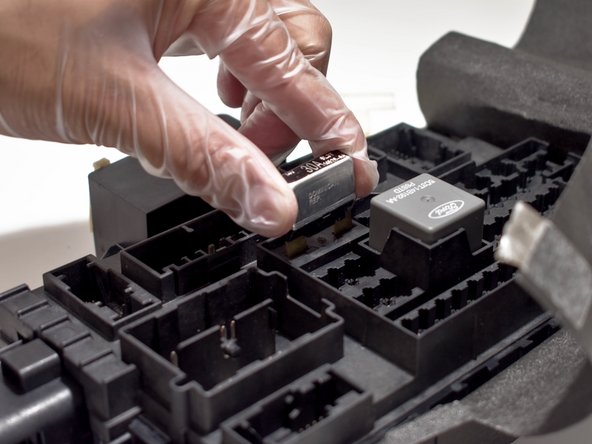

Извлеките большой предохранитель и реле вручную, приложив умеренное усилие.
Сфотографируйте предохранители перед извлечением, чтобы записать их расположение.
Шаг 10

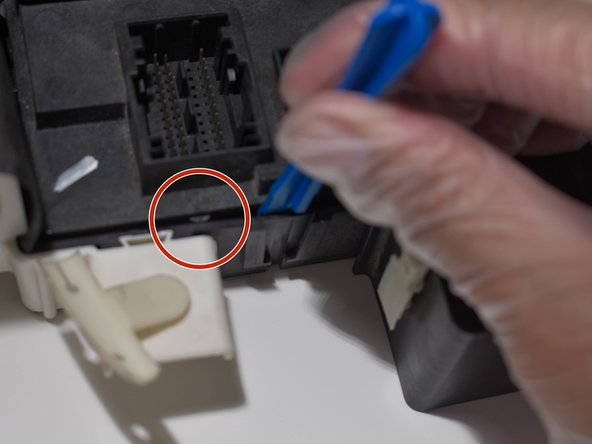

С помощью плоской отвертки или инструмента для вскрытия пластика отсоедините маленькие язычки на распределительной коробке.
Места расположения маленьких выступов обведены красным.
Чтобы не повредить стенки распределительной коробки, не расширяйте ее боковые стороны слишком сильно.
Шаг 11

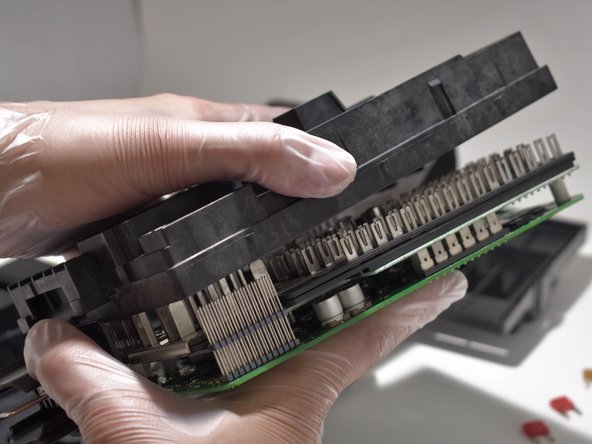

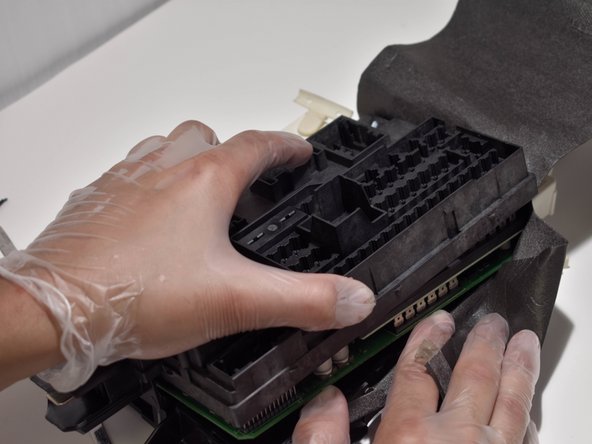

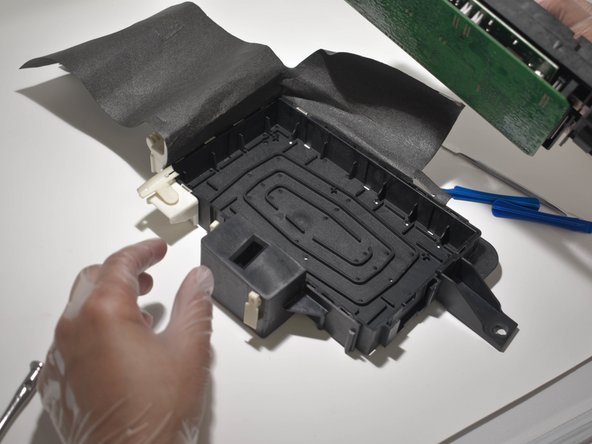

Снимите верхнюю пластиковую крышку и платы управления с нижней крышки.
Поднимая верхнюю часть распределительной коробки, следите за тем, чтобы платы управления не выпали.
Статический удар может повредить компоненты на платах управления. Прежде чем прикасаться к платам управления, снимите статическое электричество, прикоснувшись к большому металлическому предмету.
Шаг 12

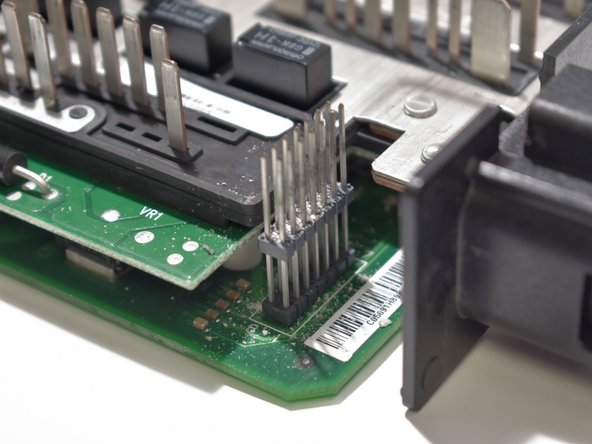

Осмотрите верхнюю крышку распределительной коробки на предмет наличия коррозии или пятен гари.
Коррозию можно определить по зеленому, желтому или синему веществу.
Ожоги можно определить по оплавленному пластику и/или черным пятнам.
Шаг 13

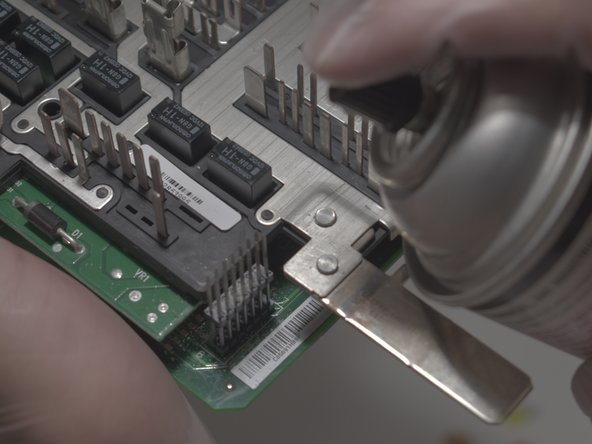

Если ожоги не обнаружены, распылите очиститель контактов на корродированные участки. Если на плате управления есть ожоги, спасти распределительную коробку не удастся.
Избегайте слишком сильного распыления на соседние компоненты платы управления.
Во избежание попадания очистителя в глаза следует надеть защитные очки.
Вы должны находиться в хорошо проветриваемом помещении.
Шаг 14

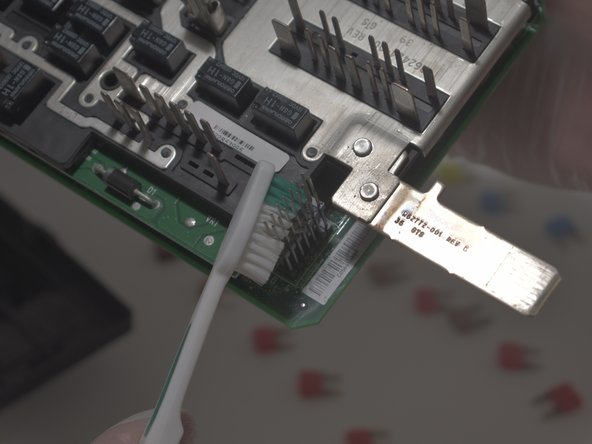

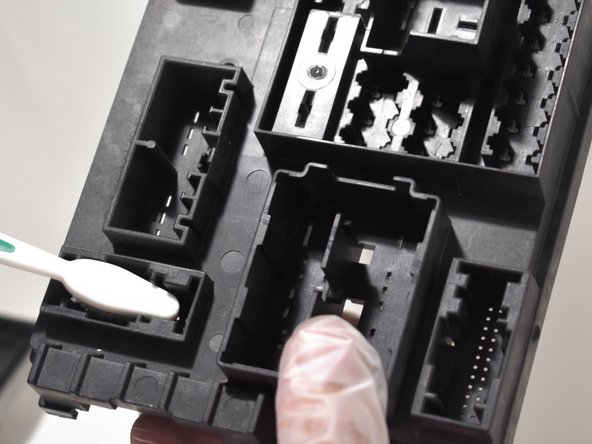

Пока контактный очиститель не высох, почистите зубной щеткой проржавевшие компоненты платы управления.
При необходимости почистите крышку платы управления проволочной или мягкой щеткой.
Не используйте проволочную щетку на плате управления. Проволочная щетка может погнуть контакты и повредить компоненты.
Шаг 15

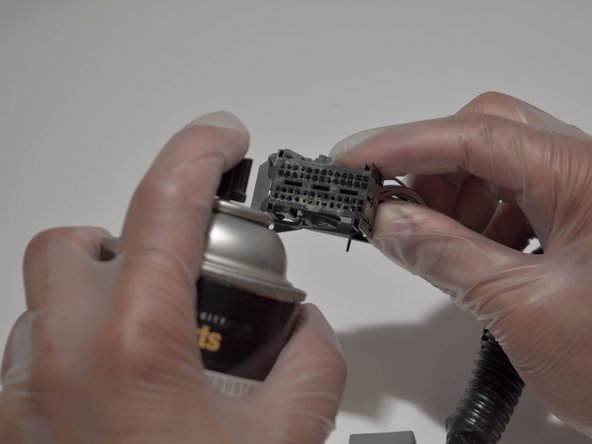

Распылите умеренное количество очистителя контактов на все проржавевшие разъемы проводов.
Убедитесь, что разъемы, подключенные к проржавевшим участкам распределительной коробки, очищены, даже если нет признаков коррозии.

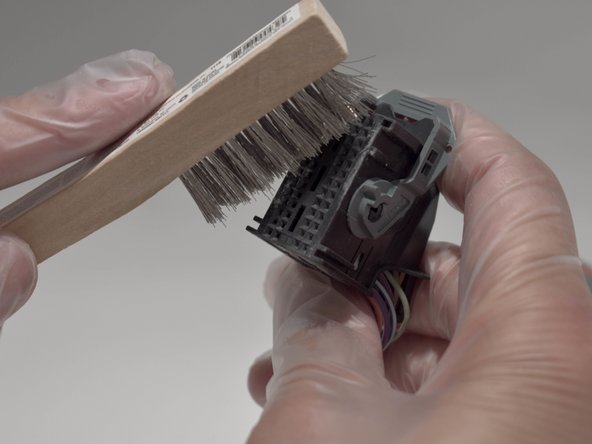

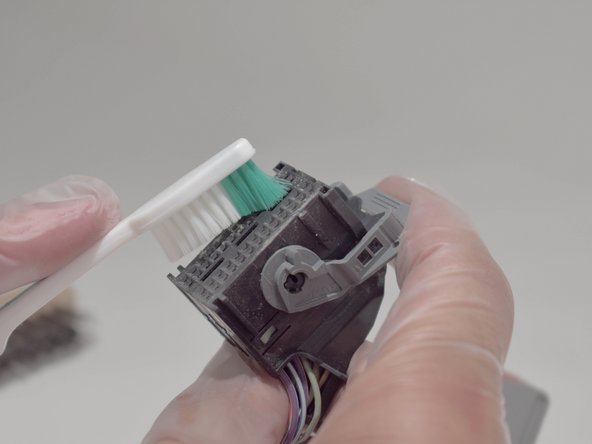

Пока очиститель контактов не высох, используйте проволочную или мягкую щетку для очистки от коррозии.
Для жестких пластиковых разъемов проволочная щетка не представляет опасности.
Дайте всем компонентам высохнуть в течение трех или более часов.
